Modula Einzel-Füge-/Falz-Messerköpfe HW - Z=2
Produkt

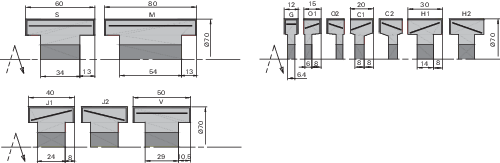

Zeichnung
-
- Hartmetall [HW]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- CNC-Fräsmaschinen
- zum Fügen und Fälzen in Massivhölzern und Holzwerkstoffen
Ausführung
- Messerköpfe von B = 15 mm bis 40 mm mit Achswinkel
- Zähnezahl Z = 2
- n max = 14.500 min-1
Vorteile
Hinweise
- zur Verwendung mit entsprechenden Schaftaufnahmen und in Kombination mit anderen Modula Messerköpfen
- im Lieferumfang sind keine Schlüssel enthalten
- Montage-Set Ident-No.9210474
|
Ø D
[mm] |
B
[mm] |
b
[mm] |
Ø d
[mm] |
Z | Type |
nmax
[min-1] |
L/R | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||||||||||
| 70 | 12 | 6.4 | 25 | 2 | G | 14’500 | R | 879829 | ||
| 70 | 15 | 6 | 25 | 2 | O-1 | 14’500 | R | 879828 | ||
| 70 | 15 | 6 | 25 | 2 | O-2 | 14’500 | R | 879833 | ||
| 70 | 20 | 8 | 25 | 2 | C-1 | 14’500 | R | 879827 | ||
| 70 | 20 | 8 | 25 | 2 | C-2 | 14’500 | R | 879832 | ||
| 70 | 30 | 14 | 25 | 2 | H-1 | 14’500 | R | 879854 | ||
| 70 | 30 | 14 | 25 | 2 | H-2 | 14’500 | R | 879855 | ||
| 70 | 40 | 24 | 25 | 2 | J-1 | 14’500 | R | 882012 | ||
| 70 | 40 | 24 | 25 | 2 | J-2 | 14’500 | R | 882013 | ||
| 70 | 50 | 29 | 25 | 2 | V | 14’500 | R | 9201908 | ||
| 70 | 60 | 34 | 25 | 2 | S | 14’500 | R | 888526 | ||
| 70 | 80 | 54 | 25 | 2 | M | 14’500 | R | 888527 | ||
