Modula Einzel-Abrund-Messerköpfe HW

Produkt

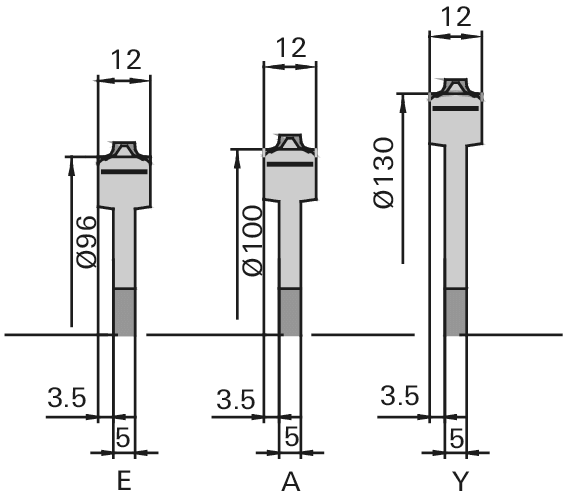

Zeichnung

  • Hartmetall [HW]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • CNC-Fräsmaschinen
  • zum Abrunden von Massivhölzern und Holzwerkstoffen

Ausführung

  • Zähnezahl Z = 2
  • Ø 108 mm: n max = 14.500 min-1
  • Ø 138 mm: n max = 11.500 min-1

Vorteile

Hinweise

  • zur Verwendung mit entsprechenden Schaftaufnahmen und in Kombination mit anderen Modula Messerköpfen
  • im Lieferumfang sind keine Schlüssel enthalten
  • Montage-Set Ident-No.9210474

Tabellen- und Bildlegende...

R
[mm]
Ø D
[mm]
B
[mm]
Ø d
[mm]
Z Tmax
[mm]
Type nmax
[min-1]
L/R Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

2,0 78 12 25 2 B R 881166
|
3,0 78 12 25 2 B R 881167
|
4,0 82 12 25 2 F-1 R 879984
|
4,0 82 12 25 2 F-2 R 879985
|
5,0 82 12 25 2 F-1 R 881170
|
5,0 82 12 25 2 F-2 R 881172
|
6,0 82 12 25 2 F-1 R 881171
|
6,0 82 12 25 2 F-2 R 881173
|
8,0 90 16 25 2 U-1 R 881880
|
8,0 90 16 25 2 U-2 R 881883
|
10 90 16 25 2 U-1 R 881881
|
10 90 16 25 2 U-2 R 881884
|
2,0 104 12 25 2 13 E R 888738
|
3,0 104 12 25 2 13 E R 888739
|
2,0 108 12 25 2 15 A 14’500 R 881168
|
3,0 108 12 25 2 15 A 14’500 R 881169
|
2,0 138 12 25 2 Y 11’500 R 880581
|
3,0 138 12 25 2 Y 11’500 R 880582
|
12 103 25 25 2 U-3 11’500 R 9202140
|
15 103 25 25 2 U-3 11’500 R 9202146
|
15 103 25 25 2 U-4 11’500 R 9202147
|
20 113 32 25 2 U-5 11’500 R 9202136
|
