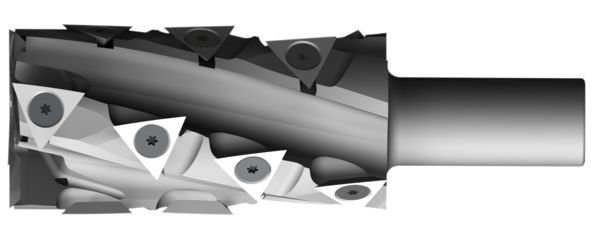

Schaftfräser mit HW-Wendeplatten - t3-System
Produkt

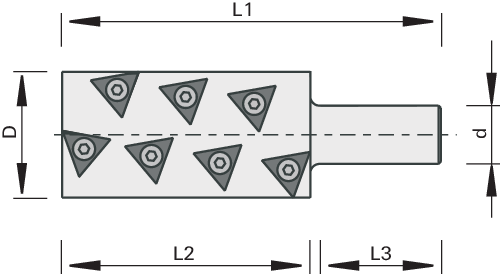

Zeichnung
-
- Hartmetall [HW]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- CNC- und Abbundanlagen
- zum Absatz- und ausrissfreien Fügen, Fälzen und Formatieren von Massivhölzern und Holzwerkstoffen
Ausführung
- bombierte Triangel-Wendeplatten mit von unten nach oben und von oben nach unten ziehende Schneiden
Vorteile
- absolut ausrissfreies Fügen und Fälzen
- durch die bombierten Wendeplatten ergeben sich keine Absätze auf der bearbeiteten Oberfläche
- ausgezeichnete Kanten- und Oberflächenqualität
- sehr hohe Zerspanleistung
- spiralförmiges eintauchen für Freiformfräsen
- bombierte Triangel-Wendeplatten 3 Standzeiten
Hinweise
- spiralförmiges eintauchen, Taschen grösser Ø 60
- Vorschub pro Zahn fz = 0.2-0.5 mm
- Wendeplatte 9209773 Vorschneiden ohne Überstand, geeignet zum Fügen ohne Rille
- mit Gewinde
- bei Verwendung Spannzangenfutter, Sicherungsscheibe 9260834 verwenden
- *inkl. Sicherungsscheibe
- Montage Wendeplatte bei 2,8 Nm
- Drehmomentschlüssel empfohlen!
|
Ø D
[mm] |
L1
[mm] |
Z | Type |
nmax
[min-1] |
L/R |
Anzahl der Schneidlinge
[St.] |
Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||
| 54 | 133.5 | 2+2 | 12’000 | R | 14 | 187268 | |||
| 54 | 120 | 2+2 | R | 12 | 9209663 | ||||
| 54 | 133.5 | 2+2 | R | 14 | 9209764 | ||||
| 54 | 162.5 | 2+2 | R | 18 | 9209440 | ||||
| 80 | 147.5 | 2+2 | * | R | 16 | 9260772 | |||
| 61 | 139.2 | 2+2 | * | R | 14 | 9209619 | |||
