167834 - SuperProfiler-Schaftmesserköpfe HW

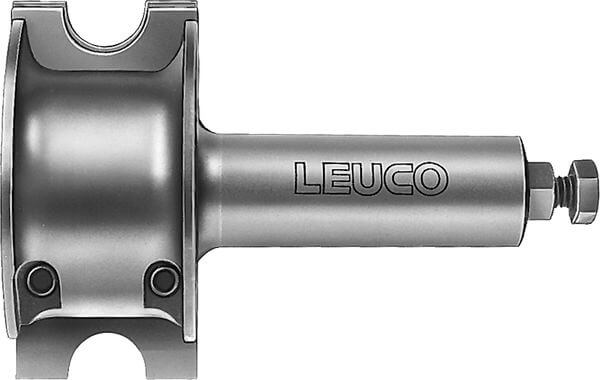

Produkt

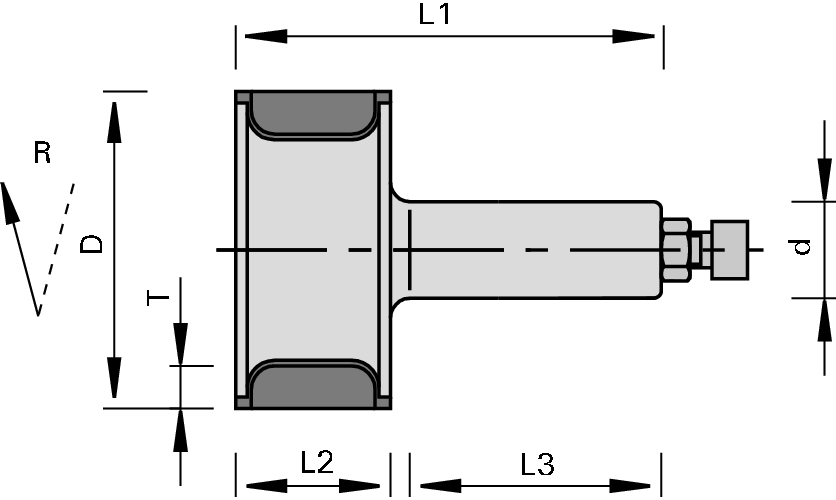

Zeichnung
-
- Hartmetall [HW]
- MEC
Technische Daten
Beschreibung
Maschine / Anwendung
- CNC-Fräsmaschinen
- zum Profilieren von Massivhölzern und Holzwerkstoffen
Ausführung
- Schneiden achsparallel
- Schneidstoff: HW HL Board 06 für Harthölzer und Holzwerkstoffe
- Schneidstoff: HW HL Solid 60 für Weichhölzer
Vorteile
- Messerkopf zur Aufnahme von verschiedenen Profilwechselplatten
Hinweise
- Wechselplatten nach Kundenwunsch frei profilierbar
- Spannmittel: ps-System, TRIBOS, Spannzangen-Futter
- Lieferumfang: Messerkopf-Grundkörper mit Spannelementen ohne Wechsel- und Stützplatten
| Merkmal | Wert | |
|---|---|---|
| Ø D = Flugkreisdurchmesser | 82 [mm] | |
| L2 = Schnittbreite | 40 [mm] | |
| Ø d = Schaftdurchmesser | 25 [mm] | |
| L3 = Schaftlänge | 55 [mm] | |
| L1 = Gesamtlänge | 110 [mm] | |
| Z = Zähnezahl | 2 | |
| nmax = maximale Drehzahl | 18’000 [min-1] | |
| Tmax = maximale Profiltiefe | 11 [mm] | |
| Skizze = Profilierbare Zone | SP 19 [Folie] | |
| L/R = Schneidrichtung | R | |
| L = Lieferstatus | ||
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
