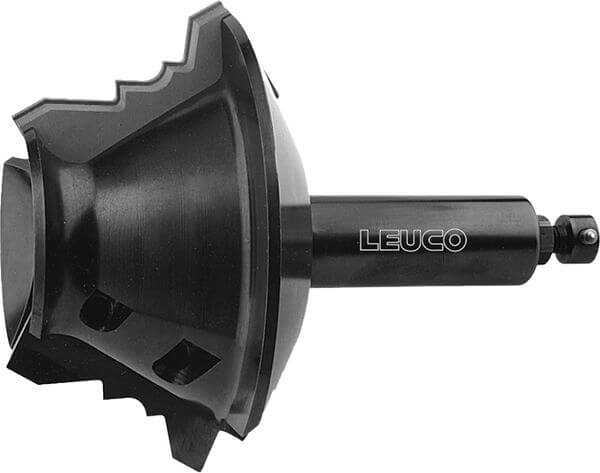

SuperProfiler-Schaftmesserköpfe HW - gekröpft

Produkt

Zeichnung

  • Hartmetall [HW]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • CNC-Fräsmaschinen
  • zum Profilieren von Massivhölzern und Holzwerkstoffen

Ausführung

  • Grundkörper gekröpft
  • Schneiden achsparallel
  • Schneidstoff: HW HL Board 06 für Harthölzer und Holzwerkstoffe
  • Schneidstoff: HW HL Solid 60 für Weichhölzer
  • Ø 100 mm und 110 mm: n max = 12.000 min-1
  • Ø 125 mm: n max = 8.000 min-1

Vorteile

  • tiefe Profile möglich
  • Messerkopf zur Aufnahme von verschiedenen Profilwechselplatten

Hinweise

  • Wechselplatten nach Kundenwunsch frei profilierbar
  • Spannmittel: ps-System, TRIBOS, Spannzangen-Futter
  • Lieferumfang: Messerkopf-Grundkörper mit Spannelementen ohne Wechsel- und Stützplatten

Tabellen- und Bildlegende...

Kröpfungs∡
[°]
Ø D
[mm]
L2
[mm]
Ø d
[mm]
L3
[mm]
L1
[mm]
Z nmax
[min-1]
Tmax
[mm]
Skizze
[Folie]
L/R Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

30 100 40 25 55 119 2 12’000 11 SP 18 R 168184
|
45 110 40 25 55 120 2 12’000 11 SP 27 R 176235
|
30 125 60 25 55 140 2 8’000 13 SP 28 R 176237
|
