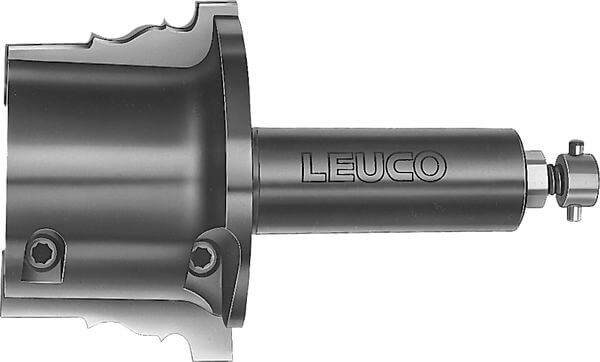

SuperProfiler-Schaftmesserköpfe HW - einseitig offen

Produkt

Zeichnung

  • Hartmetall [HW]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • CNC-Fräsmaschinen
  • zum Profilieren von Massivhölzern und Holzwerkstoffen

Ausführung

  • Schneiden achsparallel
  • Schneidstoff: HW HL Board 06 für Harthölzer und Holzwerkstoffe
  • Schneidstoff: HW HL Solid 60 für Weichhölzer

Vorteile

  • Messerkopf zur Aufnahme von verschiedenen Profilwechselplatten

Hinweise

  • für einseitig offene Profile
  • Wechselplatten nach Kundenwunsch frei profilierbar
  • Spannmittel: ps-System, TRIBOS, Spannzangen-Futter
  • Lieferumfang: Messerkopf-Grundkörper mit Spannelementen ohne Wechsel- und Stützplatten

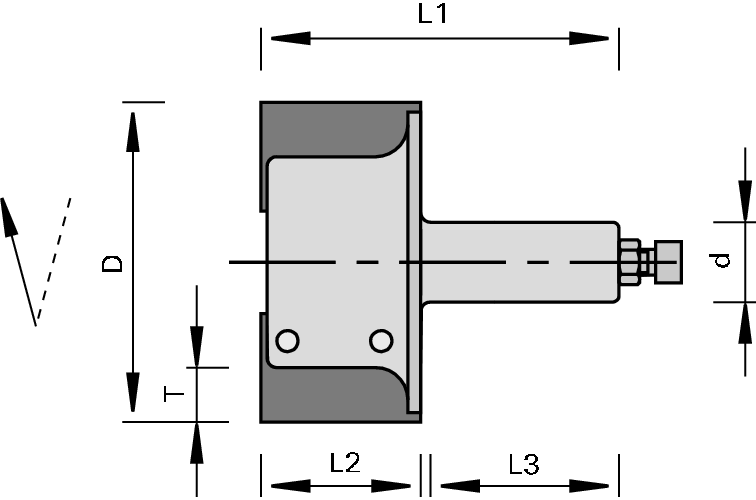

Tabellen- und Bildlegende...

Ø D
[mm]
L2
[mm]
Ø d
[mm]
L3
[mm]
L1
[mm]
Z nmax
[min-1]
Tmax
[mm]
Skizze
[Folie]
L/R Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

60 30 16 43 89.6 2 12’000 11 SP 23 R 171033
|
100 50 25 55 112 2 9’500 16 SP 21 R 171143
|
120 50 25 55 109 2 6’500 22 SP 20 R 173271
|
120 60 25 55 118 2 6’000 22 SP 22 R 173270
|
