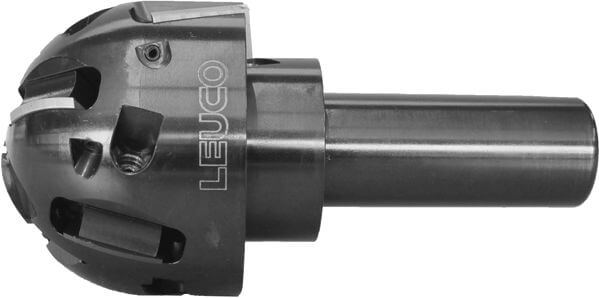

185082 - Kugelkopf-Messerkopf HW

Produkt

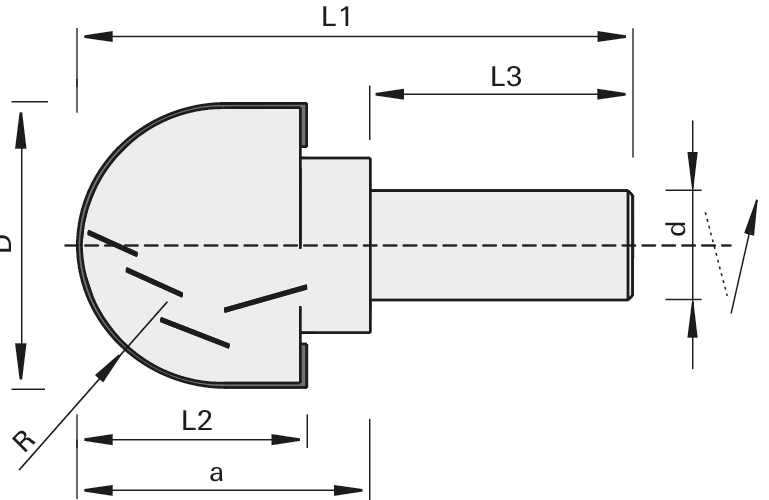

Zeichnung

  • Hartmetall [HW]
  • MEC

Vergl. | Anfr. |

Technische Daten

Beschreibung

Maschine / Anwendung

  • CNC-5-Achs-Fräsmaschinen
  • zum Fräsen von Formen und Konturen in Massivhölzern und Holzwerkstoffen
  • ideal bei Formenbau

Ausführung

  • mit Schaft
  • n max = 15.000 min-1

Vorteile

  • hohes Abtragsvolumen
  • einfaches Wechseln der Messer

Hinweise

  • ideal für die Grundbestückung einer 5-Achsmaschine
  • Spannmittel: ps-System, TRIBOS, Warmschrumpffutter, Spannzangenfutter
Merkmal Wert
R = Radius 32,5 [mm]
Ø D = Flugkreisdurchmesser 65 [mm]
L2 = Schnittbreite 52 [mm]
Ø d = Schaftdurchmesser 25 [mm]
L3 = Schaftlänge 60 [mm]
L1 = Gesamtlänge 127 [mm]
Z = Zähnezahl 2+2
L/R = Schneidrichtung R
L = Lieferstatus

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

Wendeplatten

Produktbild Beschreibung Ausführung Ident-No. Vergl. | Anfr.
Modula Wende- / Wechselplatten HW 20x12x1,5N 003082
|
Radius-Wechselplatten 20x11,5x1,5N R=Ø30,7 185083
|

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

Ersatzteile / Zubehör

Produktbild Beschreibung Ausführung Ident-No. Vergl. | Anfr.
Schraubendreher mit Vierkantgriff für Innentorx T15x80 171188
|
Schraubendreher mit Quergriff für Innensechskant SW3x100 166090
|

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage
