EcoPro-Schaftmesserköpfe HW für Ziernuten - Z2

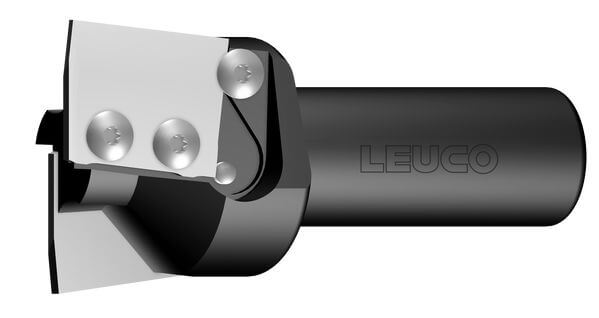

Produkt

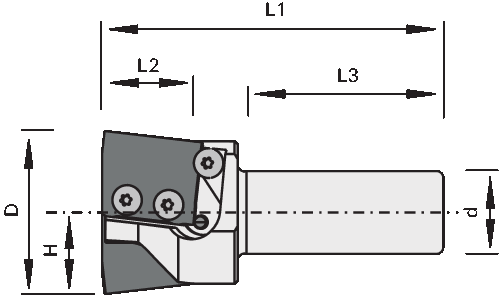

Zeichnung
-
- Hartmetall [HW]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- CNC-Fräsmaschinen
- zum Fräsen von Ziernuten in Massivhölzern und Holzwerkstoffen
Ausführung
- Schneidstoff: HW HL Board 06 für Harthölzer und Holzwerkstoffe
- Schneidstoff: HW HL Solid 60 für Weichhölzer
- Schaft mit Innengewinde M8 zur Aufnahme einer Anschlagschraube
Vorteile
- Messerkopf-Körper und Wechselplatten werden je nach Kundenanforderung individuell profiliert
- Wechselplatten über Mitte schneidend
Hinweise
- Wechselplatten nach Kundenwunsch frei profilierbar
- Messerkopf-Körper ist nur für ein Profil verwendbar
- Anschlagschraube separat bestellen
|
Ø D
[mm] |
L2
[mm] |
H
[mm] |
Ø d
[mm] |
L3
[mm] |
L1
[mm] |
Z |
nmax
[min-1] |
Skizze
[Folie] |
L/R | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||||||||||||
| 44 | 28 | 25 | 25 | 60 | 103.5 | 2 | 24’000 | EP 399 | L | 181839 | ||
| 44 | 28 | 25 | 25 | 60 | 103.5 | 2 | 24’000 | EP 399 | R | 181838 | ||
