EcoPro-Schaftmesserköpfe HW für Ziernuten - Z1

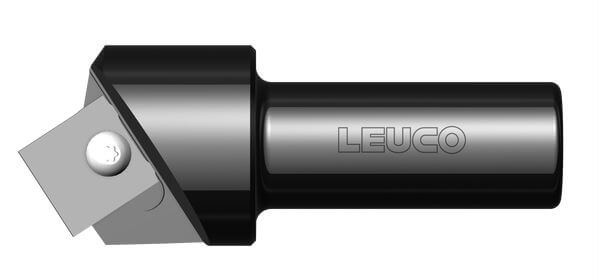

Produkt

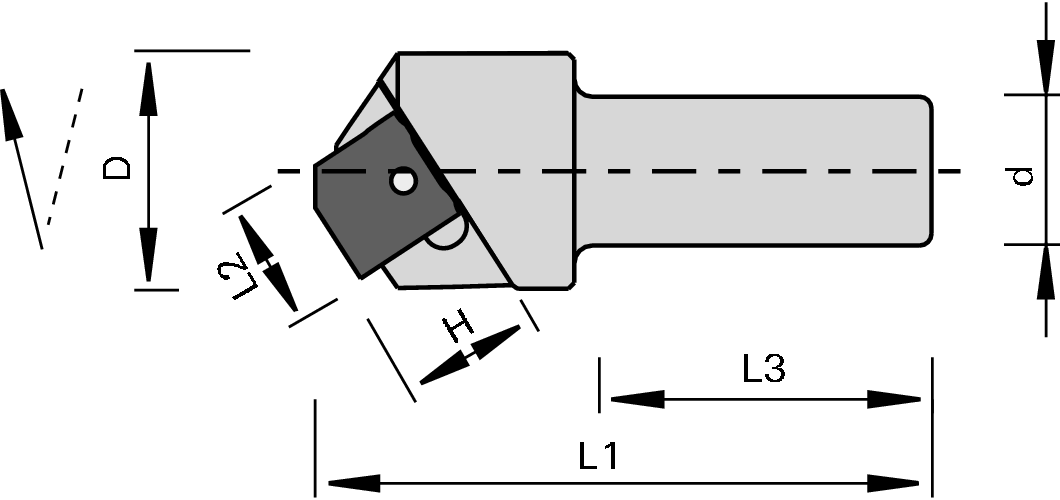

Zeichnung

  • Hartmetall [HW]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • CNC-Fräsmaschinen
  • zum Fräsen von Ziernuten in Massivhölzern und Holzwerkstoffen

Ausführung

  • Schneidstoff: HW HL Board 06 für Harthölzer und Holzwerkstoffe
  • Schneidstoff: HW HL Solid 60 für Weichhölzer
  • Schaft mit Innengewinde M8 zur Aufnahme einer Anschlagschraube
  • mit Achswinkel

Vorteile

  • beste Schnittqualität auch bei der Querbearbeitung von Massivhölzern durch Achswinkel
  • Messerkopf-Körper und Wechselplatten werden je nach Kundenanforderung individuell profiliert

Hinweise

  • Wechselplatten nach Kundenwunsch frei profilierbar
  • Messerkopf-Körper ist nur für ein Profil verwendbar
  • Anschlagschraube separat bestellen

Tabellen- und Bildlegende...

Ø D
[mm]
L2
[mm]
H
[mm]
Ø d
[mm]
L3
[mm]
L1
[mm]
Z nmax
[min-1]
Skizze
[Folie]
L/R Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

35 20 20 25 60 98.5 1 24’000 EP 400 R 180539
|
