EcoPro-Schaftmesserköpfe HW für große Ziernuten - Z2

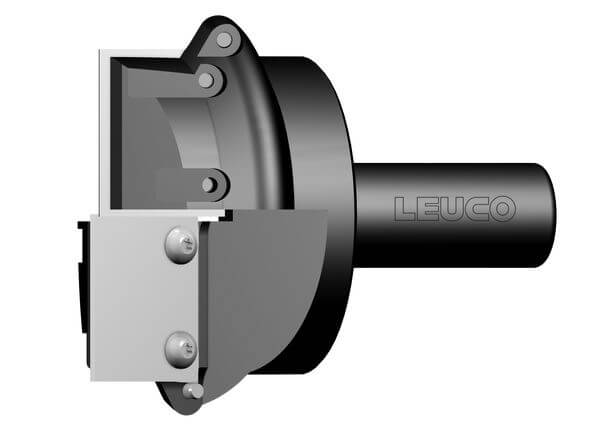

Produkt

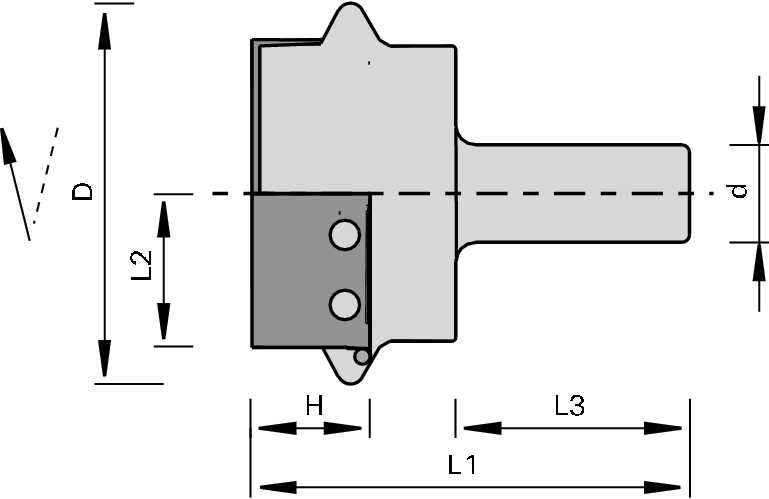

Zeichnung
-
- Hartmetall [HW]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- CNC-Fräsmaschinen
- zum Fräsen von großen Ziernuten in Massivhölzern und Holzwerkstoffen
Ausführung
- Schneidstoff: HW HL Board 06 für Harthölzer und Holzwerkstoffe
- Schneidstoff: HW HL Solid 60 für Weichhölzer
- Schaft mit Innengewinde M8 zur Aufnahme einer Anschlagschraube
- mit Achswinkel
Vorteile
- beste Schnittqualität auch bei der Querbearbeitung von Massivhölzern durch Achswinkel
- Messerkopf-Körper und Wechselplatten werden je nach Kundenanforderung individuell profiliert
Hinweise
- Wechselplatten nach Kundenwunsch frei profilierbar
- Messerkopf-Körper ist nur für ein Profil verwendbar
- Anschlagschraube separat bestellen
|
Ø D
[mm] |
L2
[mm] |
H
[mm] |
Ø d
[mm] |
L3
[mm] |
L1
[mm] |
Z |
nmax
[min-1] |
Skizze
[Folie] |
L/R | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||||||||||||
| 76 | 30 | 25 | 25 | 60 | 101 | 2 | 18’000 | EP 401 | L | 180298 | ||
| 76 | 30 | 25 | 25 | 60 | 101 | 2 | 18’000 | EP 401 | R | 180299 | ||
| 76 | 30 | 30 | 25 | 60 | 109 | 2 | 18’000 | EP 403 | L | 180296 | ||
| 76 | 30 | 30 | 25 | 60 | 109 | 2 | 18’000 | EP 403 | R | 180297 | ||
| 100 | 40 | 30 | 25 | 60 | 112 | 2 | 14’000 | EP 402 | L | 178401 | ||
| 100 | 40 | 30 | 25 | 60 | 112 | 2 | 14’000 | EP 402 | R | 178402 | ||
| 120 | 50 | 33 | 25 | 60 | 122 | 2 | 9’000 | EP 404 | L | 178403 | ||
| 120 | 50 | 33 | 25 | 60 | 122 | 2 | 9’000 | EP 404 | R | 178404 | ||
| 143 | 60 | 34 | 25 | 60 | 122 | 2 | 12’000 | EP 409 | L | 181257 | ||
| 143 | 60 | 34 | 25 | 60 | 122 | 2 | 12’000 | EP 409 | R | 181256 | ||
