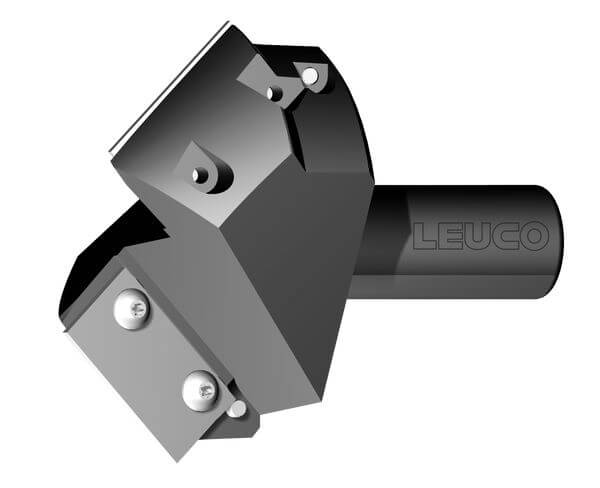

EcoPro-Schaftmesserköpfe HW - gekröpft
Produkt
Zeichnung
-
- Hartmetall [HW]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- CNC-Fräsmaschinen
- zum Profilieren von Massivhölzern und Holzwerkstoffen
Ausführung
- mit Achswinkel
- Schneidstoff: HW HL Board 06 für Harthölzer und Holzwerkstoffe
- Schneidstoff: HW HL Solid 60 für Weichhölzer
- Schaft mit Innengewinde M8 zur Aufnahme einer Anschlagschraube
Vorteile
- beste Schnittqualität auch bei der Querbearbeitung von Massivhölzern durch Achswinkel
- Messerkopf-Körper und Wechselplatten werden je nach Kundenanforderung individuell profiliert
Hinweise
- Wechselplatten nach Kundenwunsch frei profilierbar
- Messerkopf-Körper ist nur für ein Profil verwendbar
- Anschlagschraube separat bestellen
|

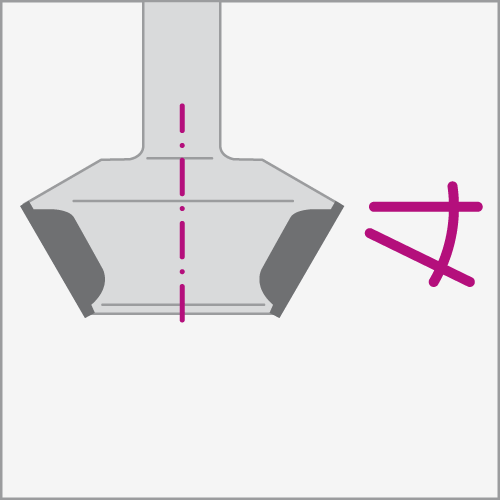

Kröpfungs∡
[°] |
Ø D
[mm] |
L2
[mm] |
H
[mm] |
Ø d
[mm] |
L3
[mm] |
L1
[mm] |
Z |
nmax
[min-1] |
Skizze
[Folie] |
L/R | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||||||
| 60 | 100 | 30 | 25 | 25 | 60 | 104 | 2 | 11’000 | EP 387 | L | 178604 | ||
| 60 | 100 | 30 | 25 | 25 | 60 | 104 | 2 | 11’000 | EP 387 | R | 178387 | ||
| 60 | 100 | 30 | 30 | 25 | 60 | 107 | 2 | 9’500 | EP 388 | L | 178606 | ||
| 60 | 100 | 30 | 30 | 25 | 60 | 107 | 2 | 9’500 | EP 388 | R | 178388 | ||
| 60 | 100 | 40 | 20 | 25 | 60 | 110 | 2 | 13’000 | EP 389 | L | 178605 | ||
| 60 | 100 | 40 | 20 | 25 | 60 | 110 | 2 | 13’000 | EP 389 | R | 178389 | ||
| 60 | 100 | 50 | 20 | 25 | 60 | 119 | 2 | 11’000 | EP 391 | L | 178607 | ||
| 60 | 100 | 50 | 20 | 25 | 60 | 119 | 2 | 11’000 | EP 391 | R | 178391 | ||
| 60 | 125 | 50 | 33 | 25 | 60 | 127 | 2 | 7’500 | EP 392 | L | 178609 | ||
| 60 | 125 | 50 | 33 | 25 | 60 | 127 | 2 | 7’500 | EP 392 | R | 178392 | ||
| 45 | 100 | 30 | 25 | 25 | 60 | 104 | 2 | 10’000 | EP 393 | L | 178610 | ||
| 45 | 100 | 30 | 25 | 25 | 60 | 104 | 2 | 10’000 | EP 393 | R | 178393 | ||
| 45 | 100 | 30 | 30 | 25 | 60 | 107 | 2 | 9’000 | EP 394 | L | 178611 | ||
| 45 | 100 | 30 | 30 | 25 | 60 | 107 | 2 | 9’000 | EP 394 | R | 178394 | ||
| 45 | 100 | 40 | 20 | 25 | 60 | 110 | 2 | 13’000 | EP 395 | L | 178612 | ||
| 45 | 100 | 40 | 20 | 25 | 60 | 110 | 2 | 13’000 | EP 395 | R | 178395 | ||
| 45 | 125 | 50 | 20 | 25 | 60 | 114 | 2 | 10’000 | EP 397 | L | 178614 | ||
| 45 | 125 | 50 | 20 | 25 | 60 | 114 | 2 | 10’000 | EP 397 | R | 178397 | ||
| 45 | 125 | 50 | 33 | 25 | 60 | 121 | 2 | 7’500 | EP 398 | L | 178615 | ||
| 45 | 125 | 50 | 33 | 25 | 60 | 121 | 2 | 7’500 | EP 398 | R | 178398 | ||
| 45 | 125 | 40 | 32.5 | 25 | 60 | 115 | 2 | 11’000 | EP 496 | L | 180335 | ||
| 45 | 125 | 40 | 32.5 | 25 | 60 | 115 | 2 | 11’000 | EP 496 | R | 180331 | ||
| 25 | 140 | 60 | 34 | 25 | 60 | 137 | 2 | 10’000 | EP 410 | L | 181249 | ||
| 25 | 140 | 60 | 34 | 25 | 60 | 137 | 2 | 10’000 | EP 410 | R | 181248 | ||
| 45 | 145 | 60 | 34 | 25 | 60 | 132 | 2 | 10’000 | EP 408 | L | 181251 | ||
| 45 | 145 | 60 | 34 | 25 | 60 | 132 | 2 | 10’000 | EP 408 | R | 181250 | ||
| 60 | 145 | 60 | 34 | 25 | 60 | 137 | 2 | 10’000 | EP 407 | L | 181253 | ||
| 60 | 145 | 60 | 34 | 25 | 60 | 137 | 2 | 10’000 | EP 407 | R | 181252 | ||
| 75 | 125 | 60 | 34 | 25 | 60 | 133 | 2 | 10’000 | EP 406 | L | 181255 | ||
| 75 | 125 | 60 | 34 | 25 | 60 | 133 | 2 | 10’000 | EP 406 | R | 181254 | ||
