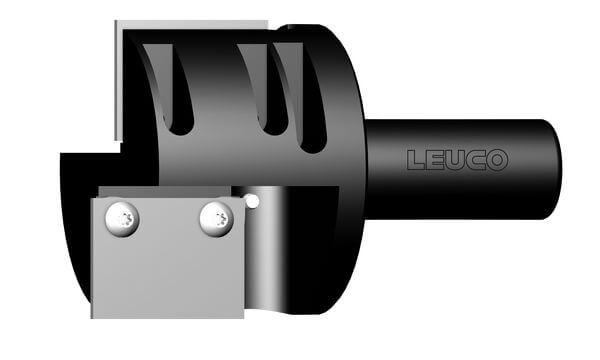

EcoPro-Schaftmesserköpfe HW
Produkt

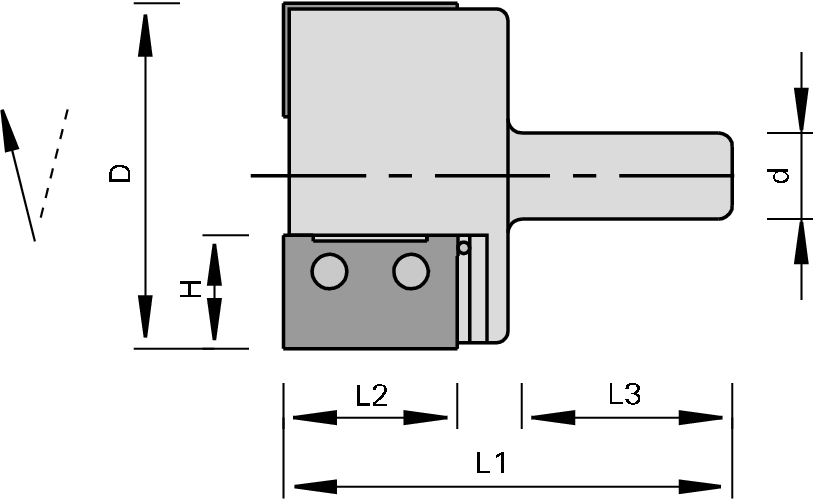

Zeichnung
-
- Hartmetall [HW]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- CNC-Fräsmaschinen
- zum Profilieren von Massivhölzern und Holzwerkstoffen
Ausführung
- Schneidstoff: HW HL Board 06 für Harthölzer und Holzwerkstoffe
- Schneidstoff: HW HL Solid 60 für Weichhölzer
- Schaft mit Innengewinde M8 zur Aufnahme einer Anschlagschraube
Vorteile
- Messerkopf-Körper und Wechselplatten werden je nach Kundenanforderung individuell profiliert
Hinweise
- Wechselplatten nach Kundenwunsch frei profilierbar
- Messerkopf-Körper ist nur für ein Profil verwendbar
- Anschlagschraube separat bestellen
|
Ø D
[mm] |
L2
[mm] |
H
[mm] |
Ø d
[mm] |
L3
[mm] |
L1
[mm] |
Z |
nmax
[min-1] |
Skizze
[Folie] |
L/R | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||||||||||||
| 62 | 30 | 25 | 25 | 60 | 107 | 2 | 18’000 | EP 375 | L | 178594 | ||
| 62 | 30 | 25 | 25 | 60 | 107 | 2 | 18’000 | EP 375 | R | 178375 | ||
| 75 | 30 | 30 | 25 | 60 | 107 | 2 | 17’000 | EP 376 | L | 178597 | ||
| 75 | 30 | 30 | 25 | 60 | 107 | 2 | 16’000 | EP 376 | R | 178376 | ||
| 62 | 40 | 20 | 25 | 60 | 117 | 2 | 18’000 | EP 377 | L | 178592 | ||
| 62 | 40 | 20 | 25 | 60 | 117 | 2 | 18’000 | EP 377 | R | 178377 | ||
| 75 | 30 | 30 | 25 | 60 | 107 | 2 | 16’000 | EP 378 | L | 178598 | ||
| 75 | 40 | 30 | 25 | 60 | 117 | 2 | 14’000 | EP 378 | R | 178378 | ||
| 62 | 50 | 20 | 25 | 60 | 127 | 2 | 16’000 | EP 379 | L | 178593 | ||
| 62 | 50 | 20 | 25 | 60 | 127 | 2 | 16’000 | EP 379 | R | 178379 | ||
| 75 | 50 | 33 | 25 | 60 | 127 | 2 | 12’000 | EP 380 | L | 178600 | ||
| 75 | 50 | 33 | 25 | 60 | 127 | 2 | 12’000 | EP 380 | R | 178380 | ||
| 85 | 50 | 33 | 25 | 60 | 127 | 2 | 12’000 | EP 386 | L | 178603 | ||
| 85 | 50 | 33 | 25 | 60 | 127 | 2 | 12’000 | EP 386 | R | 178386 | ||
| 75 | 40 | 32.5 | 25 | 60 | 118 | 2 | 12’300 | EP 478 | L | 180332 | ||
| 75 | 40 | 32.5 | 25 | 60 | 118 | 2 | 12’300 | EP 478 | R | 180328 | ||
| 85 | 60 | 34 | 25 | 60 | 137 | 2 | 10’000 | EP 405 | L | 181247 | ||
| 85 | 60 | 34 | 25 | 60 | 137 | 2 | 10’000 | EP 405 | R | 181246 | ||
