9207321 - Schwalbenschwanz-Messerköpfe mit HW-Wechselplatten - mit Achswinkel

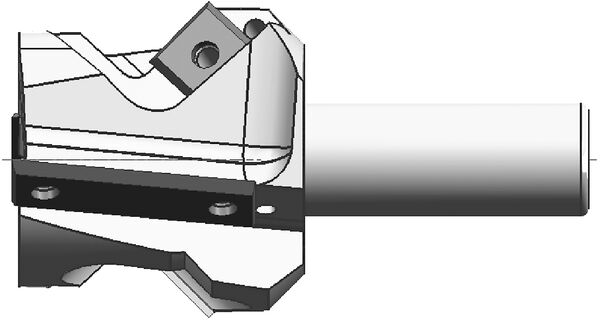

Produkt

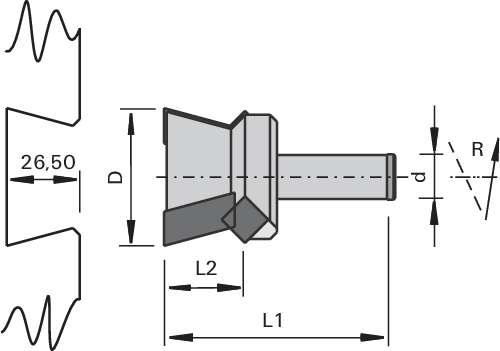

Zeichnung

  • Hartmetall [HW]
  • MEC

Vergl. | Anfr. |

Technische Daten

Beschreibung

Maschine / Anwendung

  • Krüsi / Lignamatic / Krüsimatic
  • PowerCut MC-15

Ausführung

  • Stahlkörper brüniert

Vorteile

  • Dank Schnittunterteilung und Achswinkel exzellente Schnittqualität
  • reduzierter Schnittdruck

Hinweise

  • Schaft mit Deckel
  • Passend zu Spannzangentyp ER 40/472E
  • Liefertermin auf Anfrage!
Merkmal Wert
Ø D = Flugkreisdurchmesser 50 [mm]
L2 = Schnittbreite 27,7 [mm]
Ø d = Schaftdurchmesser 16 [mm]
L1 = Gesamtlänge 81 [mm]
Z = Zähnezahl 2+2
L/R = Schneidrichtung R
L = Lieferstatus

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

Wendeplatten

Produktbild Beschreibung Ausführung Ident-No. Vergl. | Anfr.
Wendeplatten HW mit 4 Schneidkanten 12x12x1.5N 003080
|
Wendeplatten HW 39x12x1,5 RR 9207322
|

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

Ersatzteile / Zubehör

Produktbild Beschreibung Ausführung Ident-No. Vergl. | Anfr.
Rundkopfschrauben M4x5,9 T15 167966
|
Senkkopfschrauben - mit Innentorx M5x13,5 T20 D=Ø10 171238
|
Schraubendreher mit Vierkantgriff für Innentorx T15x80 171188
|
Schraubendreher mit Quergriff für Innentorx T20x100 166092
|

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage
