Profil-Wechselplatten HW für Ziernutmesserköpfe

Produkt

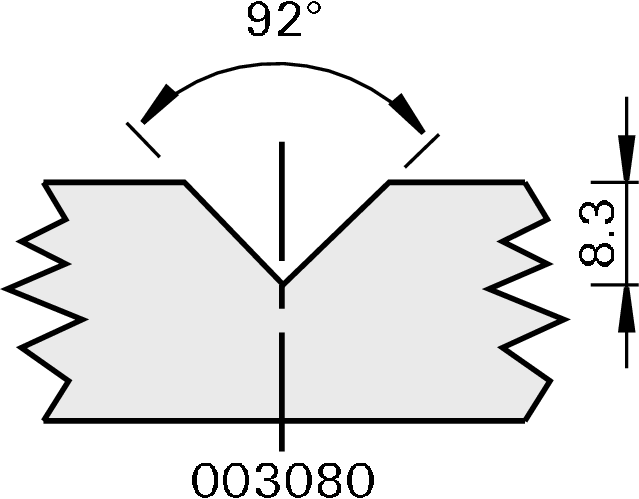

Zeichnung

  • Hartmetall [HW]

Artikel

Beschreibung

Maschine / Anwendung

Ausführung

Vorteile

Hinweise

  • Lieferumfang zu "Set" Ident-No. 171217: 1 Stück Ziernutfräser mit Schaft (Ident-No. 186880); 1 Stück Wendeplatte 12x12x1,5 (Ident-No. 003080); je 2 Stück Profil-Wechselplatten Class-No. 151521 (Ident- No. und Skizze wie dargestellt)

Tabellen- und Bildlegende...

Abmessung
[mm]
R
[mm]
R2
[mm]
B
[mm]
H
[mm]
S
[mm]
Ø d
[mm]
Keil∡
[°]
LEUCODUR VP
[St.]
Bemerkung Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

12x12x1,5 12 12 1.5 4,0 55 HL Board 05 10 Räumer 003080
|
4,0 11 12 1.5 4,0 55 HL Board 05 10 171172
|
15 11 12 1.5 4,0 55 HL Board 05 10 171173
|
3,0 11 12 1.5 4,0 55 HL Board 05 10 171175
|
2,0 2.5 12 12 1.5 4,0 55 HL Board 05 10 171177
|
4,0 12 12 1.5 4,0 55 HL Board 05 10 171216
|
4,0 12 12 1.5 4,0 55 HL Board 05 10 9214811
|
4,0 12 12 1.5 4,0 55 HL Board 05 10 9214812
|
