Griffmulden-Schaftfräser HW

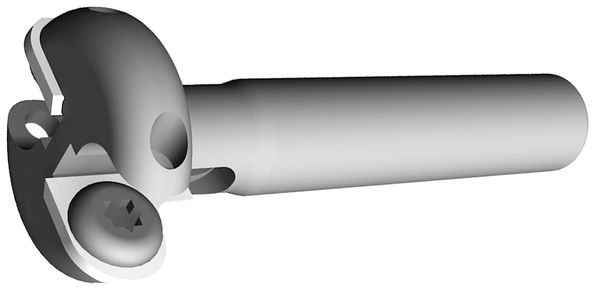

Produkt

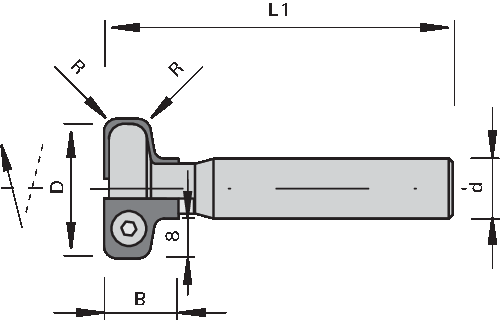

Zeichnung

  • Hartmetall [HW]
  • MAN

Artikel

Beschreibung

Maschine / Anwendung

  • CNC-Fräsmaschinen
  • zum Fräsen von Griffmulden bei Möbeltüren und Schubladen-Vorderstücken

Ausführung

  • Grundkörper aus Stahl
  • Schneidstoff: HW HL Board 06
  • für Handvorschub

Vorteile

  • Profil A / B / C durch Wechseln der Profilplatten im gleichen Grundkörper möglich

Hinweise

  • Auslieferung mit Profil A
  • für Kehlmaschinen siehe Kapitel 3 / Profilieren / Griffmulden-Messerkopf HW

Tabellen- und Bildlegende...

Ø D
[mm]
L1
[mm]
Z L/R Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

28 70 2 L 9260363
|
28 70 2 R 9260362
|
40 115 1 L 9207832
|
40 115 1 R 9209842
|
46 95 2 L 9208375
|
46 95 2 R 9208376
|
