Schloßkastenfräser mit HW-Wechselplatten - Türenfertigung

Produkt

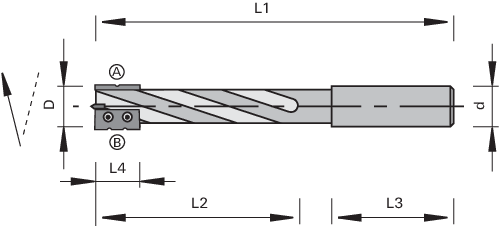

Zeichnung

  • Hartmetall [HW]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • CNC-Bearbeitungszentren
  • zum Ausfräsen des Schloßkastens und des Stulpes an Türen

Ausführung

  • positive Spiralwindung
  • hochfestes Trägermaterial (Schwermetall)
  • mit HW-bestückter (gelötet) Bohrschneide
  • bestückt mit je 1 Wechselplatte mit Spanbrecher in Form A und B
  • n max = 18.000 min-1

Vorteile

  • optimaler Spanauswurf durch positive Spiralwindung
  • hohe Laufruhe durch Spanbrecher
  • konstanter Durchmesser durch Wechselplattenausführung

Hinweise

  • Spannmittel: ps-System mit Reduzierhülsen Class-No. 933280, TRIBOS, Spannzangen-Futter
  • zur Aufnahme im Horizontal-Bohr-Fräsaggregat (Homag, Weeke) sind seitliche Spannflächen erforderlich (siehe Technische Informationen)

Tabellen- und Bildlegende...

Ø D
[mm]
L4
[mm]
L2
[mm]
Ø d
[mm]
L3
[mm]
L1
[mm]
Z Drallrichtung nmax
[min-1]
L/R Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

16 16 105 16 55 170 2 positiv 18’000 R 183750
|
16 16 105 20 55 170 2 positiv 18’000 R 183751
|
18 16 105 20 55 170 2 positiv 18’000 R 183752
|
