180805 - Schaftfräser mit HW-Wendeplatten - Z=2 mit Mini-Wendeplatten
Produkt

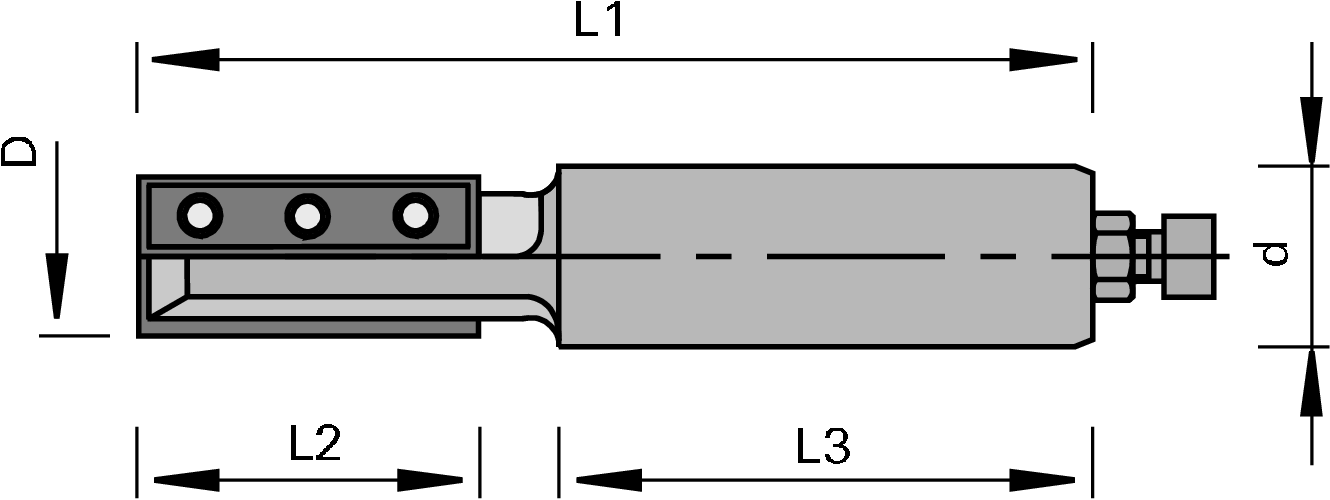

Zeichnung
-
- Hartmetall [HW]
- MEC
Technische Daten
Beschreibung
Maschine / Anwendung
- CNC-Fräsmaschinen
- zum Fügen, Fälzen und Nuten in Massivhölzern und Holzwerkstoffen
- zum Fräsen von Ausschnitten und Konturen
- zum Eintauchen bei gleichzeitigem Vorschub in z-Achse und x- oder y-Achse
Ausführung
- Schneiden achsparallel, umfangschneidend und stirnschneidend
- Schneidstoff: HW HL Board 05
- Schneidstoff: HW HL Board 03 für abrasive Werkstoffe, wie z.B. beschichtete Holzwerkstoffe
- mit Anschlagschraube
Vorteile
Hinweise
- Spannmittel: ps-System, TRIBOS, Spannzangen-Futter, Adapter
- mit Anschlagschraube
| Merkmal | Wert | |
|---|---|---|
| Ø D = Flugkreisdurchmesser | 16 [mm] | |
| L2 = Schnittbreite | 50 [mm] | |
| Ø d = Schaftdurchmesser | 25 [mm] | |
| L3 = Schaftlänge | 55 [mm] | |
| L1 = Gesamtlänge | 120 [mm] | |
| Z = Zähnezahl | 2 | |
| L/R = Schneidrichtung | R | |
| L = Lieferstatus | ||
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
Wendeplatten
| Produktbild | Beschreibung | Ausführung | Ident-No. | ||
|---|---|---|---|---|---|
|
Wendeplatten HW mit 2 Schneidkanten und stirnseitig freigeschliffen - 3-Loch | 50x9,0x1,5N | 181982 | ||
|
ab Lager lieferbar |
|||||
