Schaftfräser mit HW-Wendeplatten - Z=2+2 mit wechselseitigem Achswinkel

Produkt

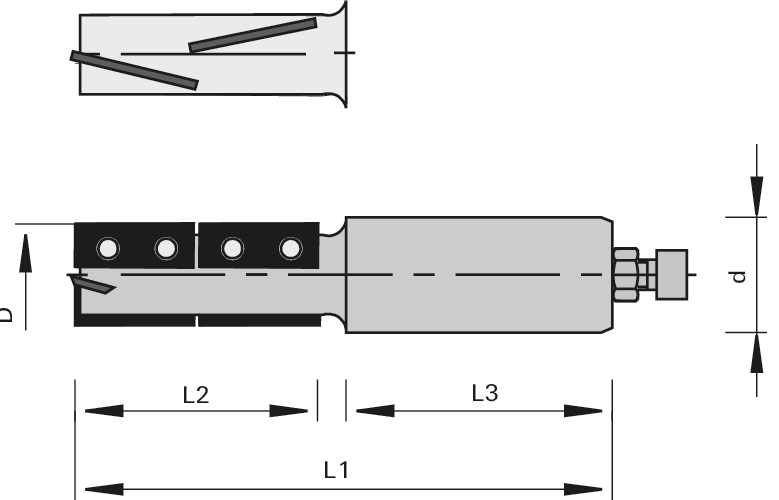

Zeichnung

  • Hartmetall [HW]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • CNC-Fräsmaschinen
  • zum Fügen, Trennen, Nuten und Fälzen von beschichteten Holzwerkstoffen und Massivhölzern
  • zum Einbohren bei gleichzeitigem Vorschub in z-Achse und x- oder y-Achse

Ausführung

  • versetzt angeordnete HW-Wendeplatten mit wechselseitigem Achswinkel
  • Bohrschneide: 4-seitige HW-Wendeplatte

Vorteile

  • 4 Standwege durch Wenden und gegeneinander Austauschen der oberen und unteren Wendeplatte

Hinweise

  • Spannmittel: ps-System, TRIBOS, Spannzangen-Futter
  • mit Anschlagschraube

Tabellen- und Bildlegende...

Ø D
[mm]
L2
[mm]
Ø d
[mm]
L3
[mm]
L1
[mm]
Z L/R Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

20 33 25 55 110 2+2 R 184252
|
20 53 20 55 125 2+2 R 184253
|
20 53 25 55 125 2+2 R 184254
|
20 53 25 55 125 2+2 L 184256
|
30 75 25 55 145 2+2 R 180814
|
