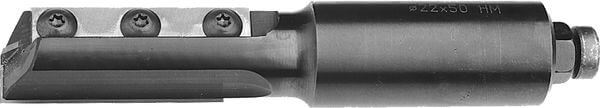

Schaftfräser mit HW-Wendeplatten - Z=2
Produkt

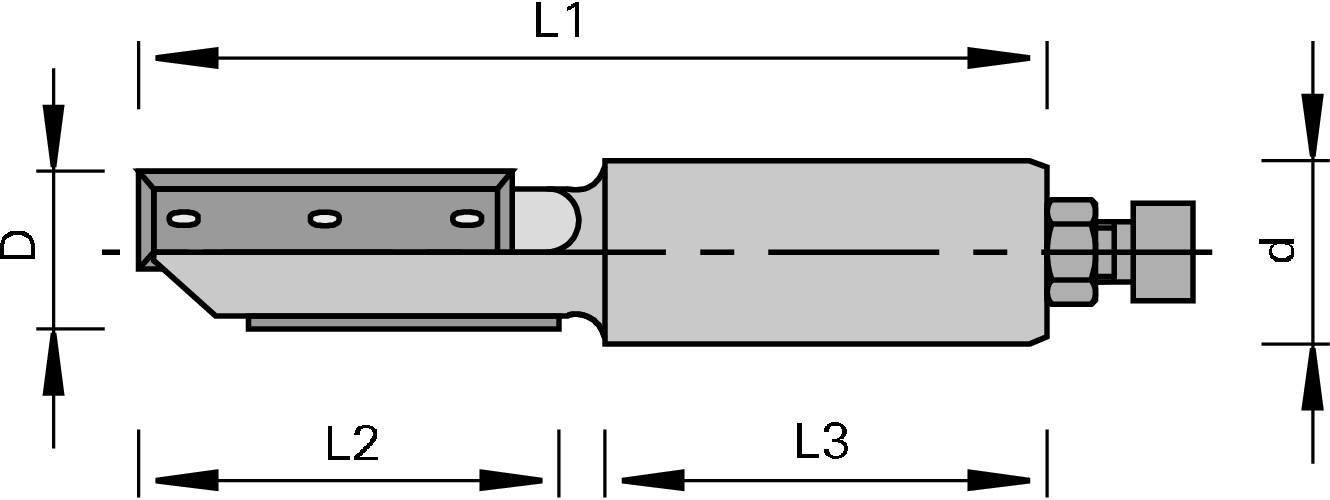

Zeichnung
-
- Hartmetall [HW]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- CNC-Fräsmaschinen
- zum Fügen, Fälzen und Nuten in Massivhölzern und Holzwerkstoffen
- zum Fräsen von Ausschnitten und Konturen
- zum Einbohren bei gleichzeitigem Vorschub in z-Achse und x- oder y-Achse
Ausführung
- Schneiden achsparallel umfangschneidend in versetzter Anordnung (Ident-No. 180799 keine versetzte Anordnung)
- 1 Schneide zum Einbohren
- Schneidstoff: HW HL Board 05
- mit Anschlagschraube
Vorteile
Hinweise
- Spannmittel: ps-System, TRIBOS, Spannzangen-Futter
- mit Anschlagschraube
|
Ø D
[mm] |
L2
[mm] |
Ø d
[mm] |
L3
[mm] |
L1
[mm] |
Z |
nmax
[min-1] |
L/R | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||||||||||
| 18 | 55 | 25 | 55 | 125 | 2 | 18’000 | L | 180906 | ||
| 18 | 55 | 25 | 55 | 125 | 2 | 18’000 | R | 177156 | ||
| 20 | 55 | 25 | 55 | 125 | 2 | 18’000 | R | 177157 | ||
| 22 | 55 | 25 | 55 | 125 | 2 | 18’000 | R | 177158 | ||
| 25 | 50 | 25 | 55 | 119 | 2 | 18’000 | R | 180799 | ||
