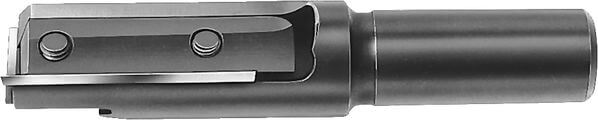

Schaftfräser mit HW-Wendeplatten - Z=1+1 mit Mini-Wendeplatten
Produkt

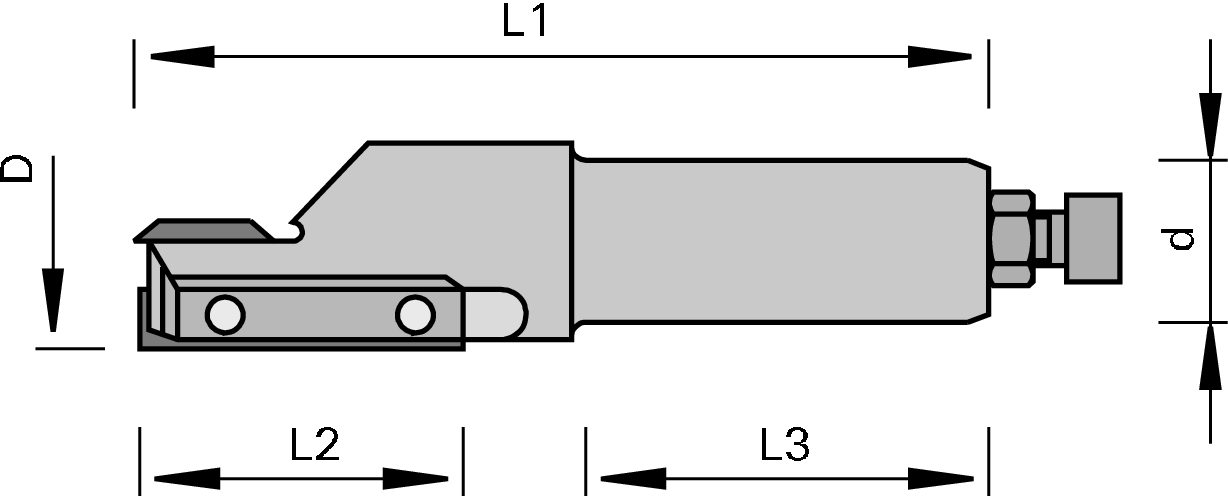

Zeichnung
-
- Hartmetall [HW]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- CNC-Fräsmaschinen
- zum Fügen, Fälzen und Nuten in Massivhölzern und Holzwerkstoffen
- zum Fräsen von Ausschnitten und Konturen
- zum Eintauchen bei gleichzeitigem Vorschub in z-Achse und x- oder y-Achse
Ausführung
- 1 Schneide achsparallel umfangschneidend
- 1 Schneide zum Einbohren
- Schneidstoff: HW HL Board 05
- mit Anschlagschraube
Vorteile
Hinweise
- Spannmittel: ps-System, TRIBOS, Spannzangen-Futter, Adapter
- mit Anschlagschraube
|
Ø D
[mm] |
L2
[mm] |
Ø d
[mm] |
L3
[mm] |
L1
[mm] |
Z |
nmax
[min-1] |
L/R | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||||||||||
| 16 | 50 | 16 | 45 | 106 | 1+1 | 24’000 | R | 175714 | ||
| 16 | 50 | 25 | 55 | 116 | 1+1 | 24’000 | R | 175715 | ||
| 18 | 30 | 12 | 40 | 81 | 1+1 | 24’000 | R | 175707 | ||
| 18 | 50 | 16 | 45 | 106 | 1+1 | 24’000 | R | 180798 | ||
| 18 | 50 | 25 | 55 | 116 | 1+1 | 24’000 | L | 175717 | ||
| 18 | 50 | 25 | 55 | 116 | 1+1 | 24’000 | R | 175716 | ||
| 22 | 30 | 12 | 40 | 81 | 1+1 | R | 175711 | |||
