80482108 - Monolith Schaftfräser HSK 63E mit HW-Wendeplatten - t3-System

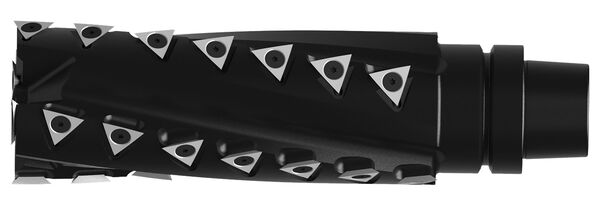

Produkt

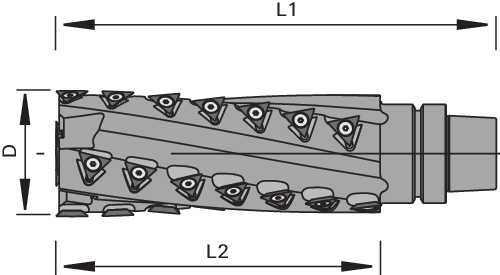

Zeichnung
-
- Hartmetall [HW]
- MEC
Technische Daten
Beschreibung
Maschine / Anwendung
- CNC- und Abbundanlagen
- zum Absatz- und ausrissfreien Fügen, Fälzen und Formatieren von Weich- und Harthölzer, Leimbinder, Holz- und Plattenwerkstoffe sowie Gipskarton und Baubuche
Ausführung
- bombierte Triangel-Wendeplatten mit von unten nach oben und von oben nach unten ziehende Schneiden
- Monolith Ausführung mit Wegfall der Schnittstelle
Vorteile
- absolut ausrissfreies Fügen und Fälzen
- durch die bombierten Wendeplatten ergeben sich keine Absätze auf der bearbeiteten Oberfläche
- ausgezeichnete Kanten- und Oberflächenqualität
- sehr hohe Zerspanleistung
- spiralförmiges eintauchen für Freiformfräsen
- bombierte Triangel-Wendeplatten 3 Standzeiten
- durch Wegfall der Schnittstelle eine weitere Optimierung der Rundlaufgenauigkeit
Hinweise
| Merkmal | Wert | |
|---|---|---|
| Ø D = Flugkreisdurchmesser | 80 [mm] | |
| L2 = Schnittbreite | 207,6 [mm] | |
| Ø d = Schaftdurchmesser | HSK 63E [mm] | |
| L1 = Gesamtlänge | 280.5 [mm] | |
| Z = Zähnezahl | 2+2 | |
| nmax = maximale Drehzahl | 12’000 [min-1] | |
| L/R = Schneidrichtung | R | |
| Anzahl der Schneidlinge | 32 [St.] | |
| L = Lieferstatus | ||
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
Wendeplatten
| Produktbild | Beschreibung | Ausführung | Ident-No. | ||
|---|---|---|---|---|---|
|
Wendeplatten HW mit 3 Schneidkanten - bombiert | 20,88x18,3x3,0N | 9209441 | ||
|
|
Wendeplatten HW mit 3 Schneidkanten und Senkung - bombiert | 20,88x18,3x3,0N | 187692 | ||
|
|
Wendeplatten HW mit 3 Schneidkanten und Senkung - bombiert | 20,88x18,3x3,0N | 187694 | ||
|
|
Wendeplatten HW mit 3 Schneidkanten - bombiert | 20,38x17,9x3,0N | 9209773 | ||
|
ab Lager lieferbar |
|||||
Ersatzteile / Zubehör
| Produktbild | Beschreibung | Ausführung | Ident-No. | ||
|---|---|---|---|---|---|
|
Schraubendreher mit Vierkantgriff für Innentorx | T15x80 | 171188 | ||
| Drehmomentschraubendreher ohne Einsatz | 0,8-5 Nm | 9241766 | |||
| Drehmomentschraubendreher mit Quergriff | 2,8 Nm | 9241776 | |||
| Steckeinsatz Torx | T15 | 9211807 | |||
| Steckeinsatz Torx | T15 | 9241777 | |||
|
Senkkopfschrauben - mit Innentorx | M5x9 T15 | 80492032 | ||
|
ab Lager lieferbar |
|||||
