175704 - Nutfräser mit HW-Wendeplatten - Z=1+1 mit Bohrschneide und Innengewinde

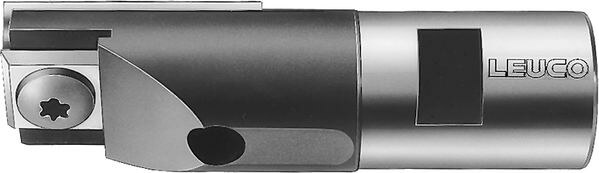

Produkt

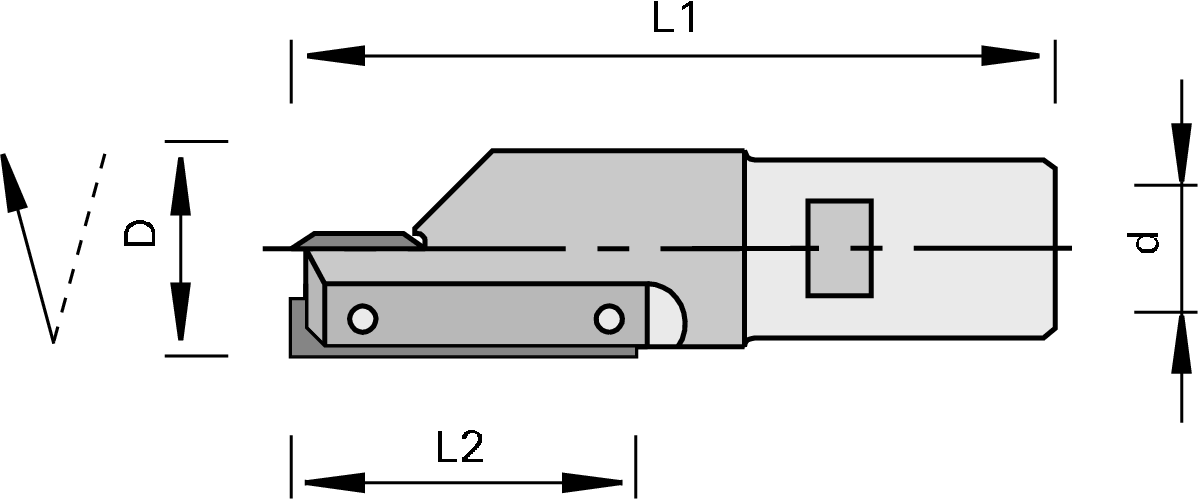

Zeichnung

  • Hartmetall [HW]
  • MAN

Vergl. | Anfr. |

Technische Daten

Beschreibung

Maschine / Anwendung

  • Handoberfräsen
  • zum Fügen, Fälzen und Nuten in Massivhölzern und Holzwerkstoffen

Ausführung

  • Schneiden achsparallel
  • mittels Innengewinde direkt auf der Maschinenspindel zu befestigen

Vorteile

Hinweise

  • Einbohren möglich durch stirnschneidende Ausführung
Merkmal Wert
Ø D = Flugkreisdurchmesser 22 [mm]
L2 = Schnittbreite 30 [mm]
Ø d = Schaftdurchmesser M12x1 [mm]
L1 = Gesamtlänge 65 [mm]
Z = Zähnezahl 1+1
L/R = Schneidrichtung R
L = Lieferstatus

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

Wendeplatten

Produktbild Beschreibung Ausführung Ident-No. Vergl. | Anfr.
Wendeplatten HW mit 4 Schneidkanten 12x12x1.5N 003080
|
Mini-Wendeplatten HW mit 2 Schneidkanten, stirnseitig freigeschliffen 30x5,5x1,1N 173482
|

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

Ersatzteile / Zubehör

Produktbild Beschreibung Ausführung Ident-No. Vergl. | Anfr.
Spannkeile B=30 169283
|
Zylinderschrauben - mit Innentorx M3,5x6,5 T15 163223
|
Rundkopfschrauben M4x5,9 T15 167966
|
Schraubendreher mit Fahne für Innentorx T15 163161
|

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage
