Nutfräser HW-bestückt - Z=2 mit Bohrschneide
Produkt

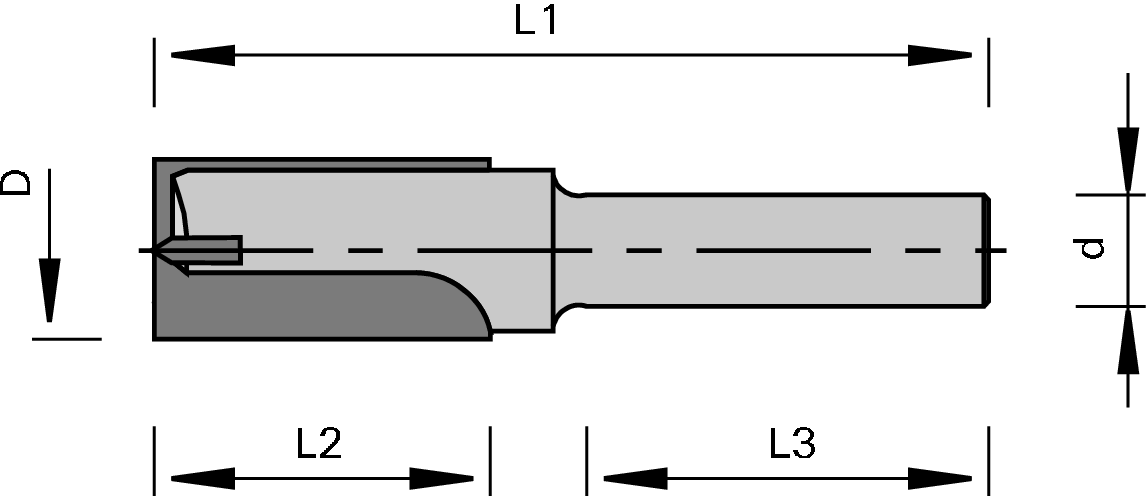

Zeichnung
-
- Hartmetall [HW]
- MAN
Artikel
Beschreibung
Maschine / Anwendung
- Handoberfräsen
- zum Fügen, Fälzen und Nuten in Massivhölzern und Holzwerkstoffen
Ausführung
- eingelöteter VHW-Schneidenteil bei ∅D < 8 mm
- Schneiden achsparallel
- HW-bestückt
Vorteile
Hinweise
- Einbohren möglich durch stirnschneidende Ausführung
- Spannmittel: Spannzangen-Futter
|
Ø D
[mm] |
L2
[mm] |
Ø d
[mm] |
L1
[mm] |
Z | L/R | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||||||||
| 3 | 8,0 | 8,0 | 55 | 2 | R | 167529 | ||
| 4 | 10 | 8,0 | 55 | 2 | R | 167530 | ||
| 5 | 12 | 8,0 | 55 | 2 | R | 167531 | ||
| 6 | 14 | 8,0 | 55 | 2 | R | 167532 | ||
| 8 | 20 | 8,0 | 55 | 2 | R | 167533 | ||
| 8 | 30 | 8,0 | 90 | 2 | R | 180823 | ||
| 9 | 20 | 8,0 | 55 | 2 | R | 167534 | ||
| 10 | 20 | 8,0 | 60 | 2 | R | 167535 | ||
| 10 | 40 | 10 | 97 | 2 | R | 167552 | ||
| 12 | 20 | 8,0 | 60 | 2 | R | 167536 | ||
| 12 | 40 | 10 | 97 | 2 | R | 167553 | ||
| 14 | 20 | 8,0 | 60 | 2 | R | 167537 | ||
| 14 | 40 | 10 | 97 | 2 | R | 167554 | ||
| 16 | 20 | 8,0 | 70 | 2 | R | 167538 | ||
| 18 | 20 | 8,0 | 70 | 2 | R | 167539 | ||
| 20 | 45 | 10 | 97 | 2 | R | 167557 | ||
| 22 | 16 | 8,0 | 70 | 2 | R | 167540 | ||
| 24 | 16 | 8,0 | 70 | 2 | R | 172434 | ||
| 25 | 16 | 8,0 | 70 | 2 | R | 172435 | ||
| 30 | 16 | 8,0 | 70 | 2 | R | 172438 | ||
