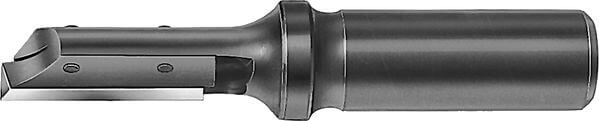

Nutfräser mit HW-Wendeplatten - Z=1, MAN
Produkt

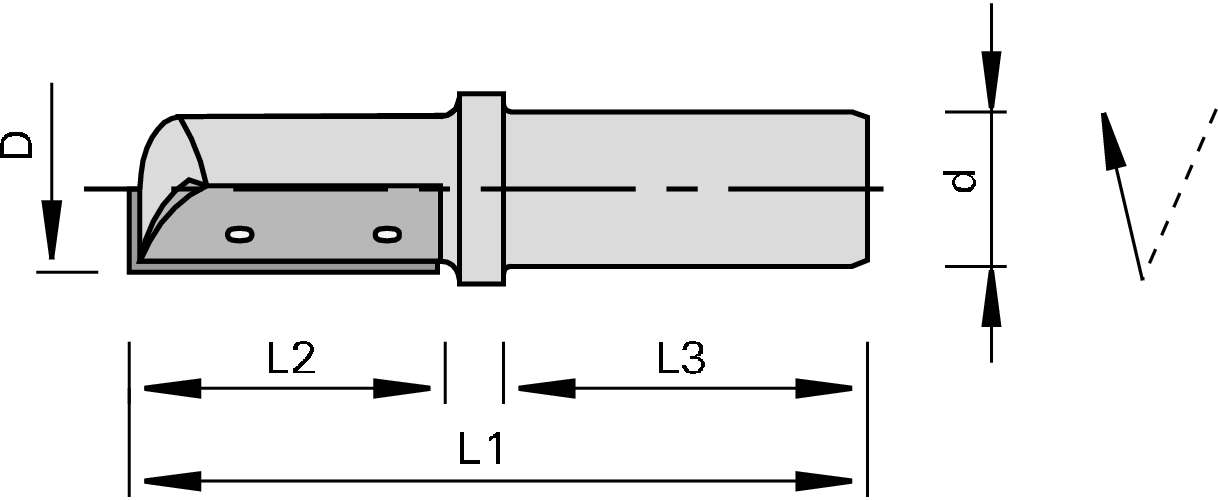

Zeichnung
-
- Hartmetall [HW]
- MAN
Artikel
Beschreibung
Maschine / Anwendung
- Handoberfräsen
- CNC-Fräsmaschinen
- zum Fügen, Fälzen und Nuten in Massivhölzern und Holzwerkstoffen
- zum Fräsen von Ausschnitten und Konturen
- zum Eintauchen bei gleichzeitigem Vorschub in z-Achse und x- oder y-Achse
Ausführung
- Schneide achsparallel und stirnschneidend
- Schneidstoff: HW HL Board 05
Vorteile
Hinweise
- Einbohren möglich bis Ø 12,7 mm durch stirnschneidende Ausführung
- Spannmittel: ps-System, TRIBOS, Spannzangen-Futter, Adapter
|
Ø D
[mm] |
Ø D
[zoll] |
L2
[mm] |
Ø d
[mm] |
Ø d
[zoll] |
L3
[mm] |
L1
[mm] |
Z | L/R | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||||
| 8 | 20 | 8,0 | 30 | 60 | 1 | R | 175673 | ||||
| 8 | 20 | 12 | 40 | 70 | 1 | R | 175669 | ||||
| 10 | 20 | 8,0 | 30 | 60 | 1 | R | 175674 | ||||
| 10 | 25 | 10 | 40 | 75 | 1 | R | 175678 | ||||
| 10 | 25 | 12 | 40 | 75 | 1 | R | 175670 | ||||
| 10 | 25 | 16 | 45 | 80 | 1 | R | 180797 | ||||
| 12 | 20 | 8,0 | 30 | 60 | 1 | R | 175675 | ||||
| 12 | 30 | 10 | 40 | 80 | 1 | R | 175679 | ||||
| 12 | 30 | 12 | 40 | 80 | 1 | L | 175665 | ||||
| 12 | 30 | 12 | 40 | 80 | 1 | R | 175664 | ||||
| 12.7 | 1/2" | 30 | 12,7 | 1/2" | 40 | 80 | 1 | R | 175672 | ||
| 14 | 30 | 8,0 | 30 | 70 | 1 | R | 175676 | ||||
| 14 | 30 | 10 | 40 | 80 | 1 | R | 175680 | ||||
| 14 | 30 | 12 | 40 | 80 | 1 | R | 175666 | ||||
| 16 | 50 | 12 | 40 | 100 | 1 | R | 175668 | ||||
