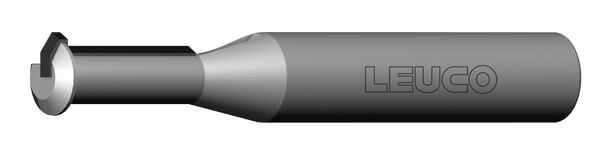

Profil-Nut-Schaftfräser HW - für Lamello Clamex P®
Produkt

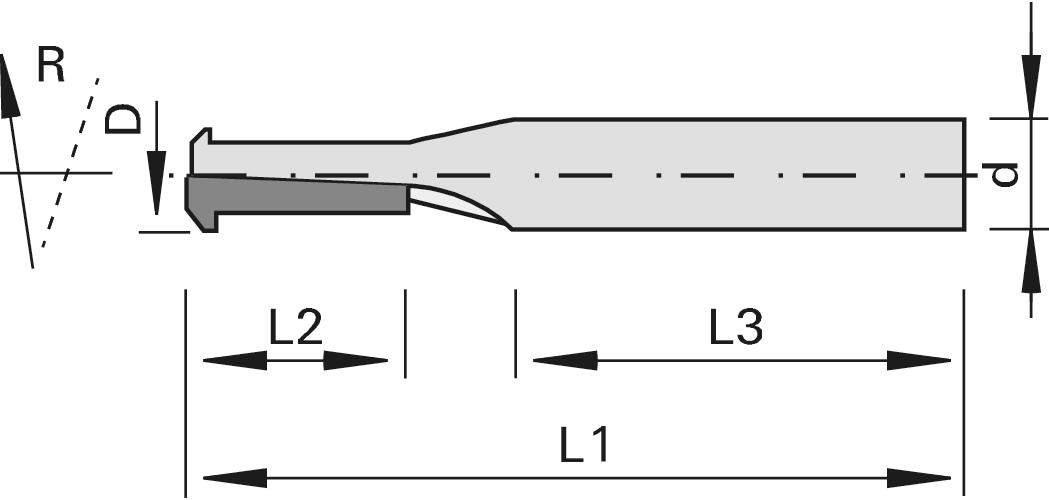

Zeichnung
-
- Polykristalliner Diamant [DP]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- 5-Achs-CNC Maschinen
- zum Einfräsen von Lamello Clamex P® Profilnuten
- insbesondere für weiter innen in der Plattenoberseite liegende Fräsungen, falls diese mit Standard Lamello Clamex P® Bohrungswerkzeugen auf Winkelaggregaten nicht realisierbar sind
Ausführung
- DP-bestückt
- Einweg-Werkzeug
Vorteile
- Problemlösung bei Platzproblemen mit Winkelaggregaten (Aufsetzen der Aggregatunterseite bei Verwendung von Bohrungswerkzeugen mit 100,4 mm Durchmesser)
Hinweise
- je nach Werkstückbeschaffenheit ist ein Vorfräsen mit einem Schlichtfräser VHW mit negativer Spiralwindung sinnvoll (bei stark ausrissgefährdeten Deckschichten) bzw. verringert den Schnittdruck beim Profilnuten.
|
Ø D
[mm] |
L2
[mm] |
Ø d
[mm] |
L3
[mm] |
L1
[mm] |
Z |
nmax
[min-1] |
L/R | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||||||||||
| 10 | 20 | 12 | 40 | 70 | 1 | 30’000 | R | 185703 | ||
