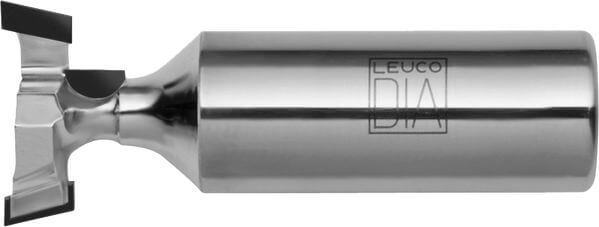

LEUCODIA Profiler - T-Nut-Profile

Produkt

Zeichnung

  • Polykristalliner Diamant [DP]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • CNC-Fräsmaschinen
  • zum Profilieren von rohen und beschichteten Holzwerkstoffen

Ausführung

  • Nachschärfzone 2,0 mm
  • mit Achswinkel

Vorteile

  • überschnittsfreier Schnitt durch Einsatz von durchgängigen PKD-Platten
  • optimale Schnittqualität in MDF durch polierte Schneidenbrust
  • optimale Kantenqualität durch Achswinkel

Hinweise

  • weitere Optionen gegen Aufpreis möglich: Ausführung mit gegenläufigem Achswinkel ( Z = 1+1 ), Ausführung in Z = 2, abweichende Schaftlängen, topline mit feinsterodierter Schneidkante

Tabellen- und Bildlegende...

Ø Dmax
[mm]
∅ Dmin
[mm]
L2
[mm]
Ø d
[mm]
L3
[mm]
L1
[mm]
Z nmax
[min-1]
Skizze
[Folie]
Nachschärfzone
[mm]
L/R Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

35 10 22 25 55 90 2+1 24’000 DP1B 2 R DP1B1
|
35 10 22 20 45 80 2+1 24’000 DP1B 2 R DP1B2
|
35 10 22 16 45 80 2+1 24’000 DP1B 2 R DP1B3
|
35 10 22 12 35 70 2+1 15’700 DP1B 2 R DP1B4
|
