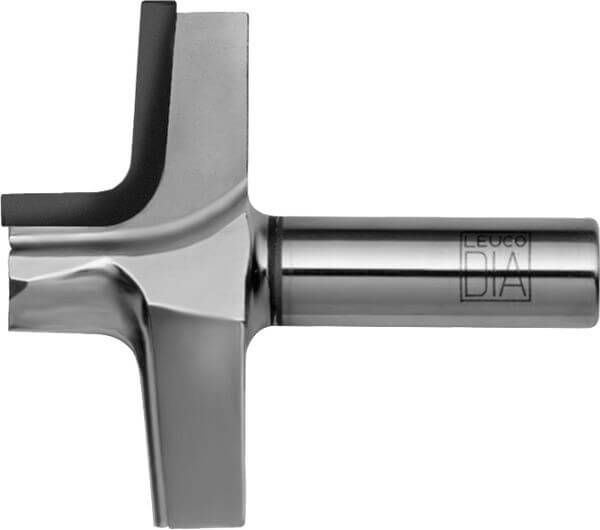

LEUCODIA Profiler - große Profiltiefe
Produkt
Zeichnung
-
- Polykristalliner Diamant [DP]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- CNC-Fräsmaschinen
- zum Profilieren von rohen und beschichteten Holzwerkstoffen
Ausführung
- Nachschärfzone 2,0 mm
- mit Achswinkel
Vorteile
- überschnittsfreier Schnitt durch Einsatz von durchgängigen PKD-Platten
- optimale Schnittqualität in MDF durch polierte Schneidenbrust
- optimale Kantenqualität durch Achswinkel
Hinweise
- weitere Optionen gegen Aufpreis möglich: Ausführung mit gegenläufigem Achswinkel ( Z = 1+1 ), Ausführung in Z = 2, abweichende Schaftlängen, topline mit feinsterodierter Schneidkante
|
Ø Dmax
[mm] |
∅ Dmin
[mm] |
L2
[mm] |
Ø d
[mm] |
L3
[mm] |
L1
[mm] |
Z |
nmax
[min-1] |
Skizze
[Folie] |
Nachschärfzone
[mm] |
L/R | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||||||
| 55 | 16 | 15 | 25 | 55 | 100 | 1 | 24’000 | DP1CK | 2 | R | DP1CK1 | ||
| 55 | 16 | 15 | 20 | 45 | 90 | 1 | 24’000 | DP1CK | 2 | R | DP1CK2 | ||
| 55 | 16 | 15 | 16 | 45 | 90 | 1 | 24’000 | DP1CK | 2 | R | DP1CK3 | ||
| 75 | 18 | 30 | 25 | 55 | 120 | 1 | 24’000 | DP1D | 2 | R | DP1D1 | ||
| 75 | 18 | 30 | 20 | 45 | 110 | 1 | 20’500 | DP1D | 2 | R | DP1D3 | ||
| 75 | 18 | 30 | 16 | 45 | 110 | 1 | 11’200 | DP1D | 2 | R | DP1D5 | ||
| 75 | 18 | 15 | 25 | 55 | 100 | 1 | 17’000 | DP1DK | 2 | R | DP1DK1 | ||
| 75 | 18 | 15 | 20 | 45 | 90 | 1 | 12’900 | DP1DK | 2 | R | DP1DK3 | ||
