LEUCODIA Profiler - Abplatt-Profile
Produkt

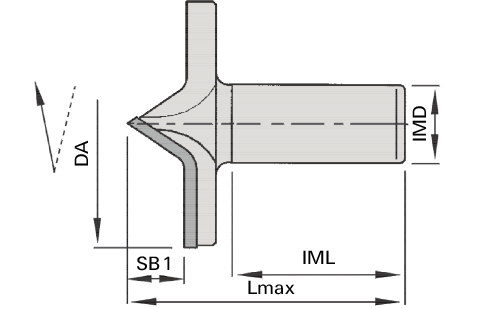

Zeichnung
-
- Polykristalliner Diamant [DP]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- CNC-Fräsmaschinen
- zum Profilieren von rohen und beschichteten Holzwerkstoffen
Ausführung
- Nachschärfzone 2,0 mm
- mit Achswinkel
Vorteile
- überschnittsfreier Schnitt durch Einsatz von durchgängigen PKD-Platten
- optimale Schnittqualität in MDF durch polierte Schneidenbrust
- optimale Kantenqualität durch Achswinkel
Hinweise
- weitere Optionen gegen Aufpreis möglich: Ausführung mit gegenläufigem Achswinkel ( Z = 1+1 ), Ausführung in Z = 2, abweichende Schaftlängen, topline mit feinsterodierter Schneidkante
|
Ø Dmax
[mm] |
∅ Dmin
[mm] |
L2
[mm] |
Ø d
[mm] |
L3
[mm] |
L1
[mm] |
Z |
nmax
[min-1] |
Skizze
[Folie] |
Nachschärfzone
[mm] |
L/R | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||||||
| 55 | 18 | 25 | 25 | 55 | 110 | 1 | 24’000 | DP1F | 2 | R | DP1F1 | ||
| 55 | 18 | 25 | 20 | 45 | 100 | 1 | 22’000 | DP1F | 2 | R | DP1F3 | ||
| 55 | 18 | 25 | 16 | 45 | 100 | 1 | 12’000 | DP1F | 2 | R | DP1F5 | ||
| 79 | 18 | 25 | 55 | 88 | 1 | 22’000 | DP1G | 2 | R | DP1G1 | |||
| 79 | 18 | 20 | 45 | 78 | 1 | 22’000 | DP1G | 2 | R | DP1G2 | |||
| 79 | 18 | 16 | 45 | 78 | 1 | 15’000 | DP1G | 2 | R | DP1G3 | |||
| 99 | 13 | 25 | 55 | 98 | 1 | 18’000 | DP1H | 2 | R | DP1H1 | |||
| 99 | 13 | 20 | 45 | 88 | 1 | 16’300 | DP1H | 2 | R | DP1H3 | |||
