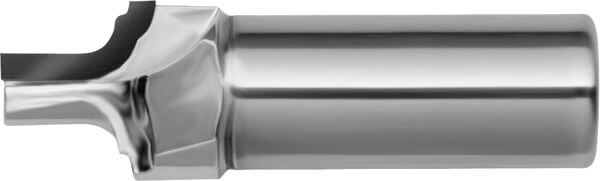

LEUCODIA Profiler

Produkt

Zeichnung

  • Polykristalliner Diamant [DP]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • CNC-Fräsmaschinen
  • zum Profilieren von rohen und beschichteten Holzwerkstoffen

Ausführung

  • Nachschärfzone 2,0 mm
  • mit Achswinkel

Vorteile

  • überschnittsfreier Schnitt durch Einsatz von durchgängigen PKD-Platten
  • optimale Schnittqualität in MDF durch polierte Schneidenbrust
  • optimale Kantenqualität durch Achswinkel

Hinweise

  • weitere Optionen gegen Aufpreis möglich: Ausführung mit gegenläufigem Achswinkel ( Z = 1+1 ), Ausführung in Z = 2, abweichende Schaftlängen, topline mit feinsterodierter Schneidkante

Tabellen- und Bildlegende...

Ø Dmax
[mm]
∅ Dmin
[mm]
L2
[mm]
Ø d
[mm]
L3
[mm]
L1
[mm]
Z nmax
[min-1]
Skizze
[Folie]
Nachschärfzone
[mm]
L/R Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

35 12 25 25 55 95 1 24’000 DP1A 2 R DP1A1
|
35 12 25 20 45 95 1 24’000 DP1A 2 R DP1A2
|
35 12 25 16 45 85 1 24’000 DP1A 2 R DP1A3
|
35 12 25 12 45 85 1 18’000 DP1A 2 R DP1A4
|
26 10 25 25 55 95 1 24’000 DP1AK 2 R DP1AK1
|
26 10 25 20 45 85 1 24’000 DP1AK 2 R DP1AK2
|
26 10 25 16 45 85 1 24’000 DP1AK 2 R DP1AK3
|
26 10 25 12 35 75 1 24’000 DP1AK 2 R DP1AK4
|
35 12 12.5 25 55 90 1 24’000 DP1M 2 R DP1M1
|
35 12 12.5 20 45 90 1 24’000 DP1M 2 R DP1M2
|
35 12 12.5 16 45 80 1 24’000 DP1M 2 R DP1M3
|
35 12 12.5 12 45 70 1 24’000 DP1M 2 R DP1M4
|
26 10 12.5 25 55 90 1 24’000 DP1MK 2 R DP1MK1
|
26 10 12.5 20 45 80 1 24’000 DP1MK 2 R DP1MK2
|
26 10 12.5 16 45 80 1 24’000 DP1MK 2 R DP1MK3
|
26 10 12.5 12 35 70 1 24’000 DP1MK 2 R DP1MK4
|
