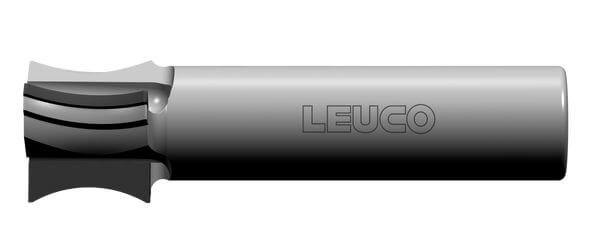

Hochleistungs-Tonnenprofil-Schaftfräser DP - für die Vollkernplatten-Bearbeitung

Produkt

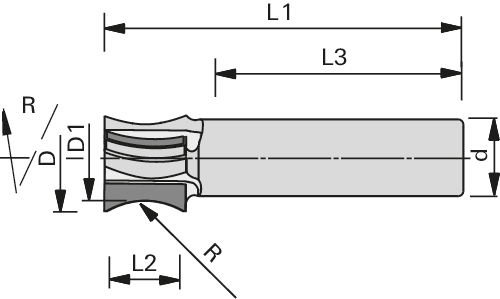

Zeichnung

  • Polykristalliner Diamant [DP]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • CNC-Fräsmaschinen
  • zum Anfräsen eines Tonnenprofiles in Holzwerkstoffen, Massivhölzern und Kunststoffen
  • insbesondere zur Bearbeitung von Kunststoff-Vollkernplatten (z.B. Trespa®, Corian®, Varicor®, LG-HiMacs, etc.)
  • für Plattenstärken bis 14 mm

Ausführung

  • Hochleistungswerkzeug zum Fertigfräsen, Z=3
  • mit wechselseitigem Achswinkel
  • ohne Bohrschneide
  • polierte Spanfläche
  • Radius R=16
  • n max = 24.000 min-1

Vorteile

Hinweise

  • Spannmittel: ps-System, TRIBOS, Spannzangen-Futter
  • mit Gewinde für Längeneinstellschraube

Tabellen- und Bildlegende...

R
[mm]
Ø D
[mm]
Ø D1
[mm]
L2
[mm]
Ø d
[mm]
L3
[mm]
L1
[mm]
Z nmax
[min-1]
Nachschärfzone
[mm]
L/R Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

16 22.3 18 14 16 55 75 3 24’000 1.5 R 186578
|
