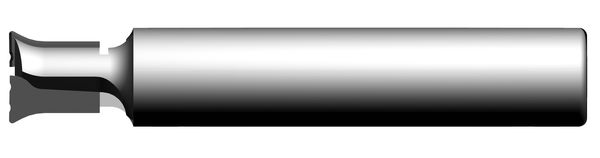

Form-Schaftfräser DP für fischer® Hinterschnittanker

Produkt

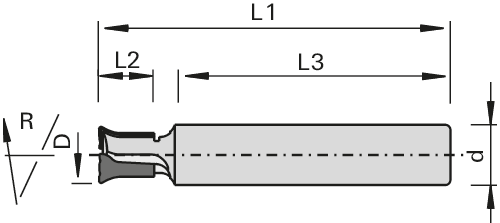

Zeichnung

  • Polykristalliner Diamant [DP]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • CNC-Bearbeitungszentren
  • 187246 speziell für Tastrollenaggregat Homag Nr. 2-017-95-7130 / BENZ Nr. 000WTA04205G00S3
  • zum Herstellen von Hinterschnitt-Bohrlöchern für den fischer® Hinterschnittanker Typ FZP II-(T)M6 (fischer-Zykon-Plattenanker)
  • für Fassadenmaterialien aus Mineralwerkstoff, Hochdruckschichtstoff (HPL) oder Faserzement

Ausführung

  • hochfester Grundkörper
  • spezielle Schneidengeometrie
  • Schneidstoff: DP
  • LEUCO topline-Ausführung
  • nicht nachschärfbar
  • n max = 24.000 min-1

Vorteile

  • sehr lange Standwege und somit erheblich geringere Kosten pro Bohrung im Vergleich zu konventionellen VHW Fräsern
  • sehr geringe Wärmeentwicklung durch reduzierter Reibungskoeffizient
  • hervorragende Stabilität durch hohe Steifigkeit
  • optimale Schnittqualität durch spezielle Schneidengeometrie

Hinweise

  • Informationen zu Einsatzbedingungen (z.B. von getasteten Fräsaggregaten), Prüf- und Messmitteln sowie Bohrloch- und Ankersitzprüfanleitungen sind auf Anfrage bei ACT@fischer.de erhältlich
  • wird der Fräser nicht in einem Tastaggregat verwendet, sondern in der Hauptspindel, ist der Einsatz von hochpräzisen Spannmitteln wie Hydrodehnspannfutter „ps-System", Kraftschrumpffutter TRIBOS oder Warmschrumpffutter empfohlen

Tabellen- und Bildlegende...

Ø D
[mm]
L2
[mm]
Ø d
[mm]
L3
[mm]
L1
[mm]
Z nmax
[min-1]
Nachschärfzone
[mm]
L/R Maschine/Type Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

11.2 11 12 41.9 57 2 24’000 0 R Homag Nr. 2-017-95-7130 / BENZ Nr. 000WTA04205G00S3 187246
|
11.2 11 12 53 70 2 24’000 0 R 185869
|
