Auswahl nach Werkzeugtyp

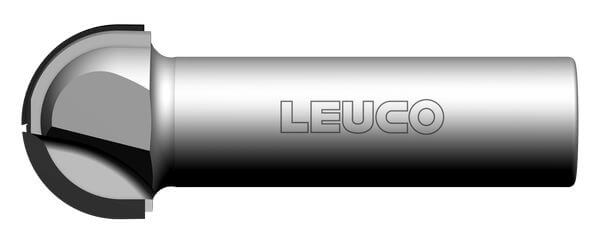

DIAMAX-Kugelkopf-Schaftfräser DP

Produkt

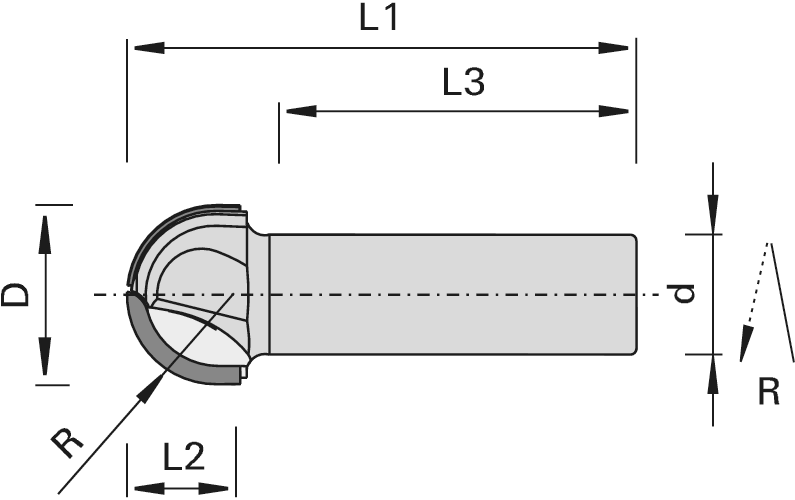

Zeichnung

  • Polykristalliner Diamant [DP]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • CNC-Maschinen
  • zum Fräsen von Konturen und Kopierfräsungen
  • für 3D-Fräsarbeiten, 3D-Modelle, Krümmlinge, Relief-Fräsungen

Ausführung

  • TOPLINE Ausführung
  • Nachschärfzone 1,5 mm
  • n max = 24.000 min-1

Vorteile

  • lange Standwege
  • hohe Schnittgüte dank polierter Schneiden und feinsterodierter Rückenfreifläche

Hinweise

  • Spannmittel: empfohlen ist der Einsatz der Werkzeuge in hochgenauen Spannfuttern wie Hydrodehnspannfutter „ps-System“, TRIBOS oder Warmschrumpffutter

Tabellen- und Bildlegende...

R
[mm]
Ø D
[mm]
L2
[mm]
Ø d
[mm]
L3
[mm]
L1
[mm]
Z nmax
[min-1]
Nachschärfzone
[mm]
L/R Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

10 20 14 20 55 85 2 24’000 1.5 R 185240
|
15 30 19 20 55 85 2 24’000 1.5 R 185241
|
20 40 24 20 55 85 2 24’000 1.5 R 185242
|
