Schaft-Schrupp-Schlichtfräser DP - Z=4 (2+2)

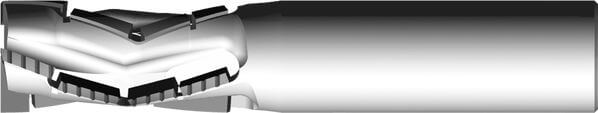

Produkt

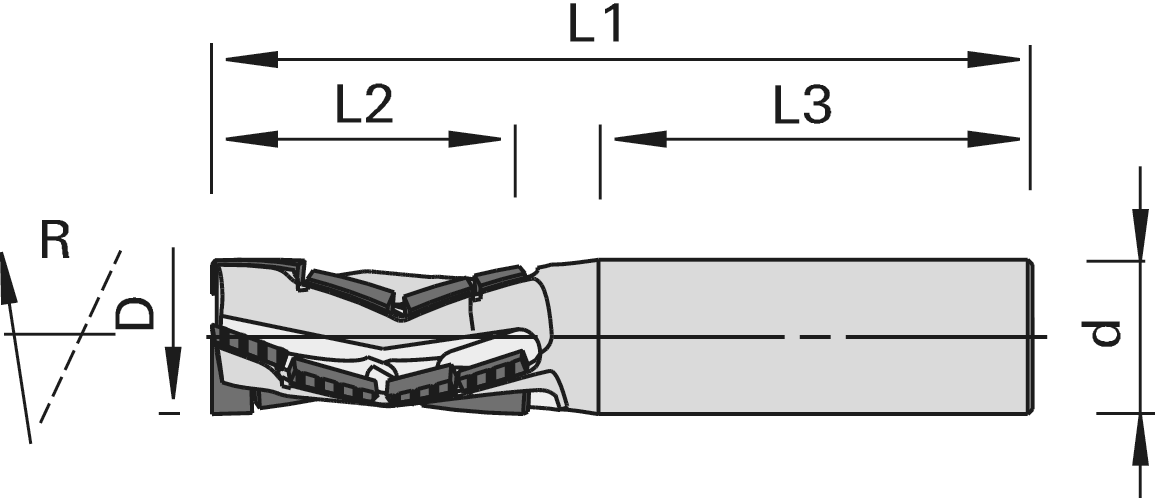

Zeichnung
-
- Polykristalliner Diamant [DP]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- CNC-Fräsmaschinen
- zum Formatieren fast in Schlicht-Qualität mit beidseitig ausrissfreien Schnittkanten von Massivhölzern und Sperrholz, beschichteten Holzwerkstoffen und Sandwich-Holzwerkstoffen
- zum Fräsen von Ausschnitten und Konturen
- zum Eintauchen bei gleichzeitigem Vorschub in z-Achse und x- oder y-Achse
Ausführung
- mit wechselseitigem Achswinkel
- mit DP-Bohrschneide
- stirnschneidend zum schräg Eintauchen
- Nachschärfzone ≥ 1,6 mm
- n max = 30.000 min-1
Vorteile
- für lange Standwege auch in abrasiven Materialien
- beidseitig ausrissfreie Schnittkanten
- hohe Zerspanleistung
Hinweise
- Schnittfläche leicht wellig infolge feiner Schnittunterteilung
- Spannmittel: empfohlen ist der Einsatz der Werkzeuge in hochgenauen Spannfuttern wie Hydrodehnspannfutter „ps-System“, TRIBOS oder Warmschrumpffutter
|
Ø D
[mm] |
L2
[mm] |
Ø d
[mm] |
L3
[mm] |
L1
[mm] |
Z |
Nachschärfzone
[mm] |
L/R | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||||||||||
| 16 | 32 | 16 | 45 | 85 | 4 (2+2) | 1.6 | R | 185498 | ||
| 16 | 36 | 16 | 45 | 90 | 4 (2+2) | 1.6 | R | 186990 | ||
| 18 | 45 | 20 | 45 | 100 | 4 (2+2) | 1.6 | R | 186991 | ||
