Schaft-Schrupp-Schlichtfräser DP - Z=2+2

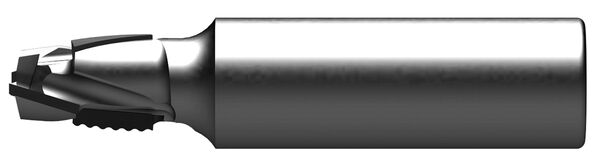

Produkt
Zeichnung
-
- Polykristalliner Diamant [DP]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- CNC-Fräsmaschinen
- zum Formatieren fast in Schlicht-Qualität mit beidseitig ausrissfreien Schnittkanten von Massivhölzern und Sperrholz, beschichteten Holzwerkstoffen und Sandwich-Holzwerkstoffen
- zum Fräsen von Ausschnitten und Konturen
- zum Eintauchen bei gleichzeitigem Vorschub in z-Achse und x- oder y-Achse
Ausführung
- mit verstärktem Grundkörper
- mit wechselseitigem Achswinkel
- mit DP-Bohrschneide
- stirnschneidend zum schräg Eintauchen
- Nachschärfzone 0,5 mm
- n max = 24.000 min-1
Vorteile
- zur Verwendung bei Konturen mit kleineren Innenradien
- beidseitig ausrissfreie Schnittkanten
- reduzierter Schnittdruck
Hinweise
- Spannmittel: empfohlen ist der Einsatz der Werkzeuge in hochgenauen Spannfuttern wie Hydrodehnspannfutter „ps-System", TRIBOS
|
Ø D
[mm] |
L4
[mm] |
L2
[mm] |
Ø d
[mm] |
L3
[mm] |
L1
[mm] |
Z |
Nachschärfzone
[mm] |
L/R | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||||
| 12 | 5 | 12 | 16 | 45 | 65 | 2+2 | 0.5 | R | 187835 | ||
| 12 | 8.6 | 17 | 16 | 45 | 70 | 2+2 | 0.5 | R | 187837 | ||
| 12 | 12.3 | 24 | 16 | 45 | 75 | 2+2 | 0.5 | R | 187839 | ||
