p-System Hochleistungs-Schaftfräser CM DP - Weeke BHX 050/055

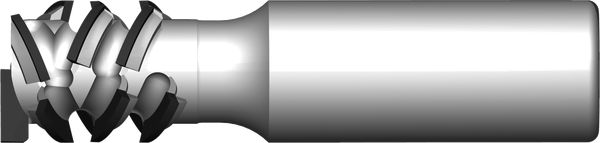

Produkt

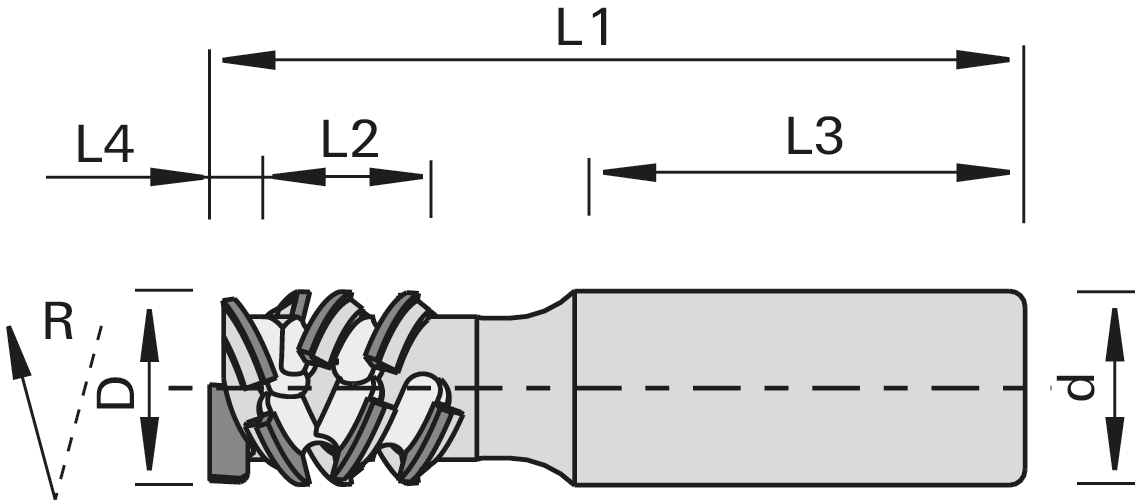

Zeichnung

  • Polykristalliner Diamant [DP]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • Weeke BHX050 und BHX055 mit Auslieferungsdatum 01.09.2015
  • BHX050/055 Maschinen mit gesteuerter Gegenlage (Servo) mit Auslieferdatum ab 01.01.2014 können vom Hersteller Upgedatet werden (Achtung: es entstehen Servicekosten)
  • zum ausrissfreien Hochleistungs-Fügen und Trennen von Massivhölzern (astfrei) längs und quer zur Faser
  • zum Hochleistungs-Fügen und Trennen von melaminharz- und papierbeschichteten, HPL-, folienbelegten und furnierten Holzwerkstoffen und lackierten Oberflächen
  • Finishqualität auch bei faserhaltigen Materialien wie stoffbeschichteten Platten, Linoleum mit Jutefasern, Kork, etc.

Ausführung

  • extrem ziehender Schnitt
  • asymmetrische Ausführung
  • DP-Einbohrschneide

Vorteile

  • maximale Schnittqualität und Standweg
  • ausrissfreie Schnitte auch auf der Austrittseite
  • höherer Anpressdruck als vergleichbare Schaftfräser

Hinweise

  • Werkzeuge mit Eintauchschneide (L4) müssen mind. 4,5 mm nach unten aus dem Werkstück überstehen, um die p-System Schneiden zum Einsatz zu bringen
  • nur schräg oder zirkular eintauchen
  • empfohlener Vorschub pro Zahn: Holzwerkstoffe 0,3 - 0,35 mm, Massivholz 0,15 - 0,2 mm
  • Spannmittel: Präzisionsspannmittel z.B. ps-System, TRIBOS
  • mit Gewinde für Längeneinstellschraube
  • Drehrichtung nach VDMA 8849

Tabellen- und Bildlegende...

Ø D
[mm]
L4
[mm]
L2
[mm]
Ø d
[mm]
L3
[mm]
L1
[mm]
Z nmax
[min-1]
Achs∡
[°]
Nachschärfzone
[mm]
L/R Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

20 4 25,1 25 51 105 1+1 24’000 70 2.5 R 185664
|
25 4 25,7 25 53 105 2+2+1 24’000 70 2.5 R 185663
|
25 4 30 25 53 110 2+2+1 24’000 70 2.5 R 185823
|
25 4 47,2 25 53 125 2+2+1 24’000 70 2.5 R 185824
|
