p-System Hochleistungs-Schaftfräser CM DP

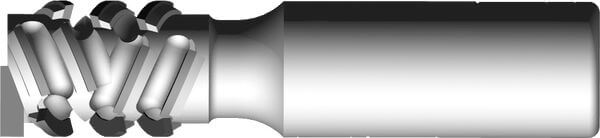

Produkt

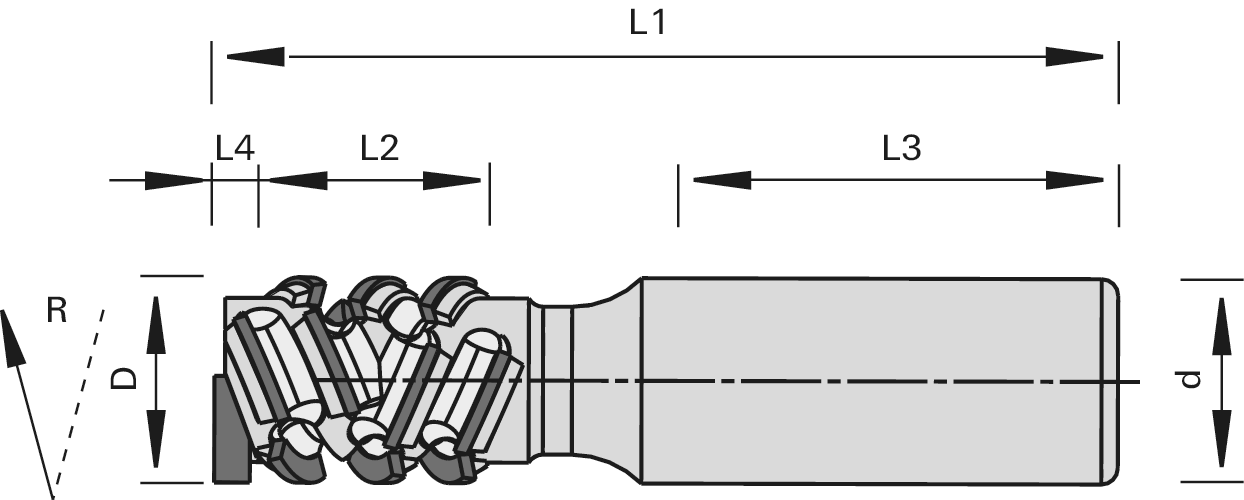

Zeichnung
-
-
- Polykristalliner Diamant [DP]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- CNC Stationärmaschinen
- zum ausrissfreien Hochleistungs-Fügen und Trennen von Massivhölzern (astfrei) längs und quer zur Faser
- zum Hochleistungs-Fügen und Trennen von melaminharz- und papierbeschichteten, HPL-, folienbelegten und furnierten Holzwerkstoffen und lackierten Oberflächen
- Finishqualität auch bei faserhaltigen Materialien wie stoffbeschichteten Platten, Linoleum mit Jutefasern, Kork, etc.
Ausführung
- extrem ziehender Schnitt
- DP-Einbohrschneide
Vorteile
- maximale Schnittqualität und Standweg
- große Schnitttiefen möglich
- ausrissfreie Schnitte auch auf der Austrittseite
- ideal geeignet für Laser-Bekantungen
Hinweise
- Werkzeug mittig zur Fügebreite einstellen
- Werkzeuge mit Eintauchschneide (L4) müssen mind. 4,5 mm nach unten aus dem Werkstück überstehen, um die p-System Schneiden zum Einsatz zu bringen
- nur schräg oder zirkular eintauchen
- empfohlener Vorschub pro Zahn (durchmesserabhängig): Holzwerkstoffe 0,2 - 0,3 mm, Massivholz 0,15 - 0,2 mm
- Spannmittel: Präzisionsspannmittel z.B. ps-System, TRIBOS
- mit Gewinde für Längeneinstellschraube
- Drehrichtung nach VDMA 8849
|
Ø D
[mm] |
L4
[mm] |
L2
[mm] |
Ø d
[mm] |
L3
[mm] |
L1
[mm] |
Z |
nmax
[min-1] |
H
[mm] |
Achs∡
[°] |
Nachschärfzone
[mm] |
L/R | Bemerkung | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||||||||
| 12 | 3.1 | 13,5 | 16 | 45 | 85 | 1+1 | 24’000 | 10,5 | 70 | 1.5 | R | symmetrisch | 185500 | ||
| 12 | 3.1 | 21,5 | 16 | 45 | 90 | 1+1 | 24’000 | 18,5 | 70 | 1.5 | R | symmetrisch | 185501 | ||
| 14 | 3.4 | 27 | 16 | 45 | 100 | 1+1 | 24’000 | 24 | 70 | 1.8 | R | symmetrisch | 185502 | ||
| 16 | 3.4 | 20,9 | 16 | 45 | 90 | 1+1 | 24’000 | 17,9 | 70 | 2 | R | symmetrisch | 185503 | ||
| 16 | 3.4 | 26,1 | 16 | 45 | 100 | 1+1 | 24’000 | 23,1 | 70 | 2 | R | symmetrisch | 185504 | ||
| 20 | 3.8 | 25,9 | 25 | 55 | 105 | 1+1 | 24’000 | 22,9 | 70 | 2.5 | R | symmetrisch | 184379 | ||
| 20 | 3.8 | 29,5 | 25 | 55 | 110 | 1+1 | 24’000 | 26,5 | 70 | 2.5 | R | symmetrisch | 184380 | ||
| 20 | 3.8 | 33,1 | 25 | 55 | 115 | 1+1 | 24’000 | 30,1 | 70 | 2.5 | R | symmetrisch | 184381 | ||
| 25 | 3.8 | 26,5 | 25 | 55 | 105 | 2+2 | 24’000 | 23,5 | 70 | 2.5 | R | symmetrisch | 184382 | ||
| 25 | 3.8 | 30,8 | 25 | 55 | 110 | 2+2 | 24’000 | 27,8 | 70 | 2.5 | R | symmetrisch | 184383 | ||
| 25 | 3.8 | 48 | 25 | 55 | 130 | 2+2 | 24’000 | 45 | 70 | 2.5 | R | symmetrisch | 184384 | ||
