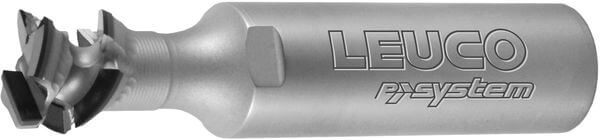

p-System Hochleistungs-Nut-Schaftfräser CM DP

Produkt

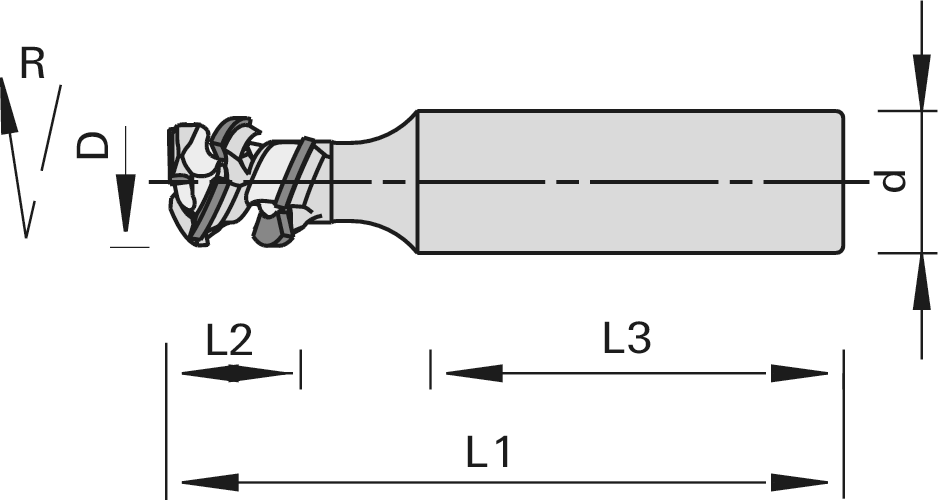

Zeichnung

  • Polykristalliner Diamant [DP]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • CNC Stationärmaschinen
  • für Nuten, Aussparungen, Taschen und als Stulpfräser
  • zum ausrissfreien Hochleistungs-Nuten von Massivhölzern (astfrei) längs und quer zur Faser
  • zum Hochleistungs-Nuten von melaminharz- und papierbeschichteten, HPL-, folienbelegten und furnierten Holzwerkstoffen und lackierten Oberflächen
  • Finishqualität auch bei faserhaltigen Materialien wie stoffbeschichteten Platten, Linoleum mit Jutefasern, Kork, etc.

Ausführung

  • extrem ziehender Schnitt

Vorteile

  • maximale Schnittqualität und Standweg
  • ausrissfreie Schnitte auch auf der Austrittseite

Hinweise

  • Mindest-Nuttiefe 0,5 mm
  • ab 25 mm ist Z=2 möglich, Grundschneide immer Z=1
  • ballige Grundschneide zur Verbesserung des Falzgrunds möglich, aber nicht ganz scharfe Falzecke
  • nur schräg oder zirkular eintauchen
  • Spannmittel: Präzisionsspannmittel z.B. ps-System, TRIBOS, Warmschrumpffutter
  • mit Gewinde für Längeneinstellschraube
  • Drehrichtung nach VDMA 8849

Tabellen- und Bildlegende...

Ø D
[mm]
L2
[mm]
Ø d
[mm]
L3
[mm]
L1
[mm]
Z nmax
[min-1]
Achs∡
[°]
Nachschärfzone
[mm]
L/R Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

8 3,3 8,0 50 65 1+1 24’000 70 0.4 R 187844
|
