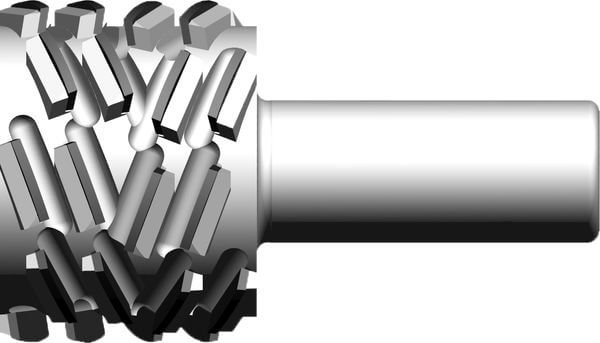

p-System Hochleistungs-Füge-Schaftfräser CM DP

Produkt

Zeichnung

  • Polykristalliner Diamant [DP]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • CNC Stationärmaschinen
  • zum ausrissfreien Hochleistungs-Fügen von Massivhölzern (astfrei) längs und quer zur Faser
  • zum Hochleistungs-Fügen von melaminharz- und papierbeschichteten, HPL-, folienbelegten und furnierten Holzwerkstoffen und lackierten Oberflächen
  • Finishqualität auch bei faserhaltigen Materialien wie stoffbeschichteten Platten, Linoleum mit Jutefasern, Kork, etc.

Ausführung

  • symmetrische und asymmetrische Ausführung
  • nicht ballig
  • extrem ziehender Schnitt
  • Nachschärfzone 4 mm

Vorteile

  • maximale Schnittqualität und Standweg
  • große Schnitttiefen möglich
  • ausrissfreie Schnitte auch auf der Austrittseite
  • ideal geeignet für Laser-Bekantungen

Hinweise

  • mit Gewinde für Längeneinstellschraube
  • empfohlener Vorschub pro Zahn: Holzwerkstoffe 0,55 mm, Massivholz 0,28 mm
  • auf Anfrage auch in balliger Ausführung möglich
  • Spannmittel: Präzisionsspannmittel z.B. ps-System, TRIBOS
  • Drehrichtung nach VDMA 8849

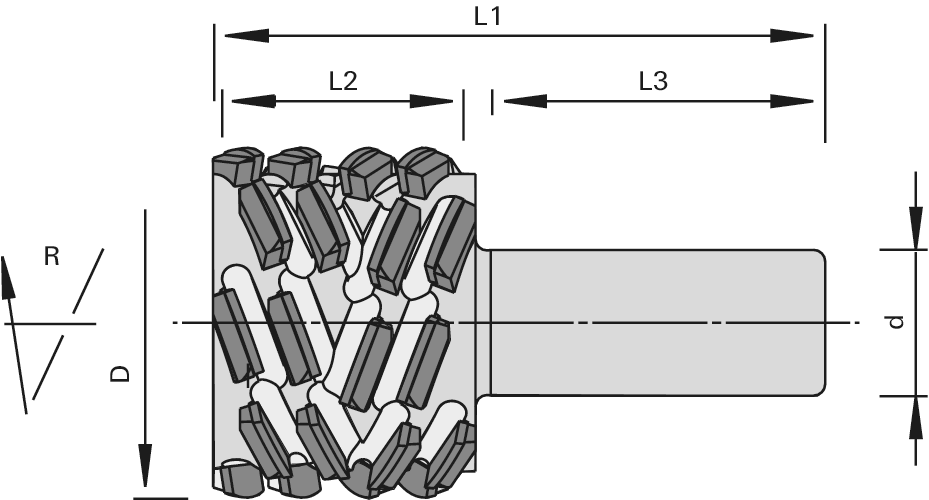

Tabellen- und Bildlegende...

Ø D
[mm]
L2
[mm]
Ø d
[mm]
L3
[mm]
L1
[mm]
Z nmax
[min-1]
Achs∡
[°]
L/R Bemerkung Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

48 28,2 25 62.2 100 3+3 24’000 70 R symmetrisch 184081
|
48 38 25 57.4 105 3+3 24’000 70 R symmetrisch 184082
|
60 38 25 57.4 105 3+3 24’000 70 R symmetrisch 184083
|
60 38 25 57.4 105 4+4 24’000 70 R symmetrisch 184084
|
60 67,4 25 56.8 135 3+3 24’000 70 R symmetrisch 184080
|
60 42,9 25 57.5 110 3+3 24’000 70 R quasisymmetrisch 185821
|
60 47,8 25 57.6 115 3+3 24’000 70 R symmetrisch 185819
|
60 57,6 25 57.8 125 3+3 24’000 70 R symmetrisch 185820
|
