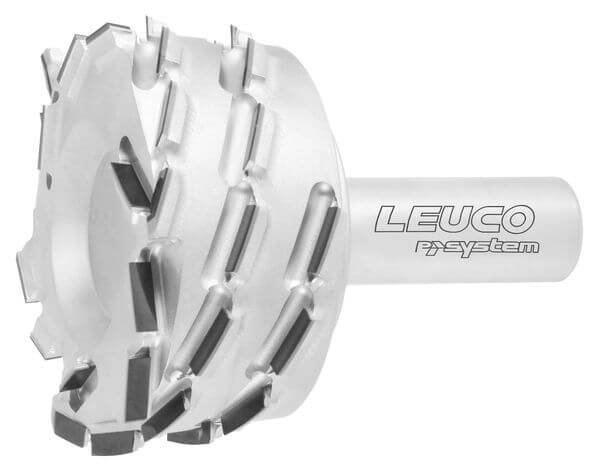

184733 - p-System Hochleistungs-Falz-Schaftfräser CM DP
Technische Daten
Beschreibung
Maschine / Anwendung
- 5-Achs-Bearbeitungszentren
- zum ausrissfreien Hochleistungs-Fälzen von Massivhölzern (astfrei) längs und quer zur Faser
- zum Hochleistungs-Fälzen von melaminharz- und papierbeschichteten, HPL-, folienbelegten und furnierten Holzwerkstoffen und lackierten Oberflächen
- Finishqualität auch bei faserhaltigen Materialien wie stoffbeschichteten Platten, Linoleum mit Jutefasern, Kork, etc.
Ausführung
- extrem ziehender Schnitt
- einzusetzen unter 5° geschwenkter Spindel
- Nachschärfzone Stirnseite 2,5 mm, Umfangseite 3 mm
Vorteile
- maximale Schnittqualität auf beiden Falzseiten und maximale Standwege
- ausrissfreie Schnitte auch auf der Austrittseite
Hinweise
- empfohlener Vorschub pro Zahn: Holzwerkstoffe 0,5 - 0,8 mm, Massivholz 0,25 - 0,4
- Spannmittel: Präzisionsspannmittel z.B. ps-System, TRIBOS, Warmschrumpffutter
- mit Gewinde für Längeneinstellschraube
- Drehrichtung nach VDMA 8849

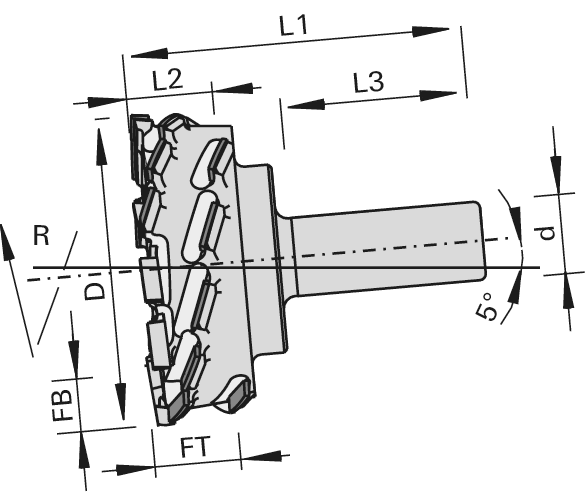

Merkmal | Wert | |
---|---|---|
Ø D = Flugkreisdurchmesser | 100 [mm] | |
L2 = Schnittbreite | 43 [mm] | |
Ø d = Schaftdurchmesser | 25 [mm] | |
L3 = Schaftlänge | 65 [mm] | |
L1 = Gesamtlänge | 120 [mm] | |
Z = Zähnezahl | 3+3 | |
nmax = maximale Drehzahl | 19’100 [min-1] | |

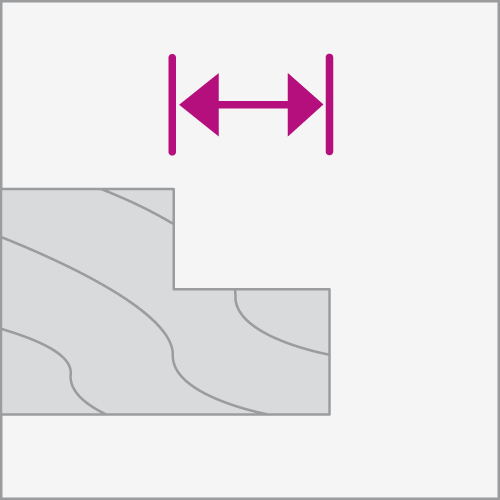

FB = Falzbreite | 16 [mm] | |

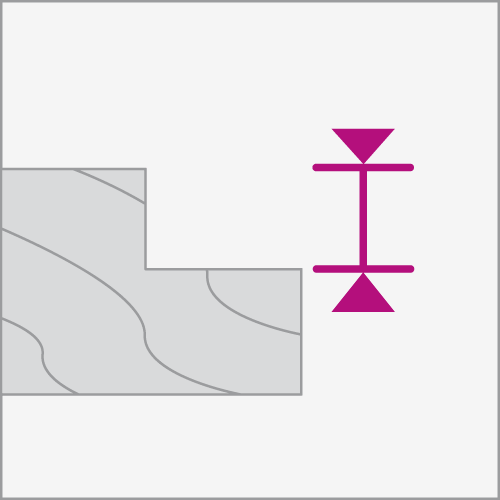

FT = Falztiefe | 38 [mm] | |
Achs∡ = Achswinkel | 70 [°] | |
L/R = Schneidrichtung | R | |
L = Lieferstatus | ||
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
