Hochleistungs-Schaftfräser VHW DP - Z=3

Produkt

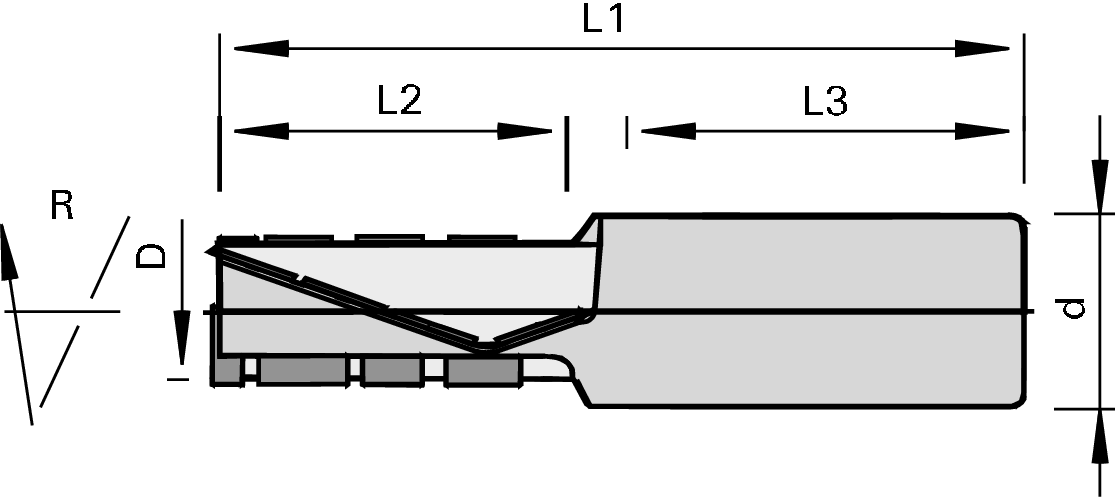

Zeichnung

  • Polykristalliner Diamant [DP]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • CNC-Fräsmaschinen
  • für Format- und Trennschnitte in rohen, melaminharz- und papierbeschichteten, HPL-belegten und furnierten Holzwerkstoffen

Ausführung

  • Grundkörper aus VHW
  • Hochleistungswerkzeug zum Vor- und Fertigfräsen sowie Plattenzuschnitt im Nesting-Verfahren
  • mit DP-Bohrschneide
  • stirnschneidend zum schräg Eintauchen
  • Vorschübe bis zu 25 m/min
  • Nachschärfzone 2,0 mm
  • n max = 24.000 min-1

Vorteile

  • hohe Schnittqualität und laufruhiges Fräsen durch spiralförmige Schneidenanordnung
  • optimale Spanentsorgung durch freiliegende Schneidenanordnung
  • optimale Festlegung der Schnittlängen zu den marktüblichen Plattenstärken

Hinweise

  • Spannmittel: ps-System, TRIBOS, Spannzangen-Futter

Tabellen- und Bildlegende...

Ø D
[mm]
L2
[mm]
Ø d
[mm]
L3
[mm]
L1
[mm]
Z nmax
[min-1]
H
[mm]
L/R Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

12 21 16 45 73 3 24’000 16-19 R 181935
|
12 28 16 45 80 3 24’000 22-25 R 181936
|
12 30 16 45 82 3 24’000 28 R 181937
|
