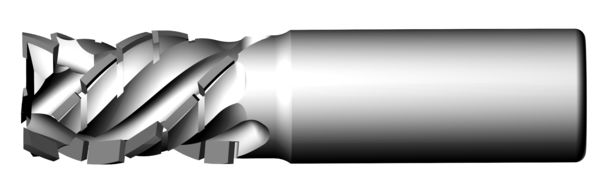

Hochleistungs-Schaftfräser DP - Z=3+3
Produkt
Zeichnung
-
-
- Polykristalliner Diamant [DP]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- CNC-Fräsmaschinen
- für Format- und Trennschnitte in rohen, melaminharz- und papierbeschichteten, HPL-belegten und furnierten Holzwerkstoffen
- Hochleistungswerkzeug zum Vor- und Fertigfräsen
Ausführung
- mit DP-Bohrschneide zum schräg Eintauchen
- mit Achswinkel
- Nachschärfzone 3,0 mm
- n max = 24.000 min-1
Vorteile
- optimale Schnittqualität durch Achswinkel von oben und unten ziehend
- ruhiges Schnittverhalten durch spiralige Schneidenanordnung
Hinweise
- Vorschübe bis zu 30 m/min
- Spannmittel: ps-System, TRIBOS, Spannzangen-Futter
- mit Gewinde für Längeneinstellschraube
|

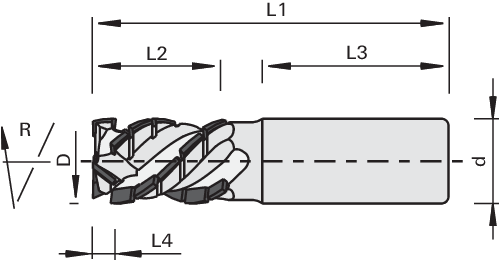

Ø D
[mm] |
L4
[mm] |
L2
[mm] |
Ø d
[mm] |
L3
[mm] |
L1
[mm] |
Z |
nmax
[min-1] |
Nachschärfzone
[mm] |
L/R | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||||||||||||
| 18 | 7 | 28 | 25 | 55 | 95 | 3+3 | 24’000 | 3 | L | 186665 | ||
| 18 | 7 | 28 | 25 | 55 | 95 | 3+3 | 24’000 | 3 | R | 186118 | ||
| 20 | 7 | 38 | 20 | 55 | 105 | 3+3 | 24’000 | 3 | L | 186666 | ||
| 20 | 7 | 38 | 20 | 55 | 105 | 3+3 | 24’000 | 3 | R | 186119 | ||
| 25 | 7 | 28 | 25 | 55 | 95 | 3+3 | 24’000 | 3 | L | 186121 | ||
| 25 | 7 | 28 | 25 | 55 | 95 | 3+3 | 24’000 | 3 | R | 186120 | ||
| 25 | 7 | 38 | 25 | 55 | 105 | 3+3 | 24’000 | 3 | L | 186123 | ||
| 25 | 7 | 38 | 25 | 55 | 105 | 3+3 | 24’000 | 3 | R | 186122 | ||
| 25 | 7 | 48 | 25 | 55 | 115 | 3+3 | 24’000 | 3 | L | 186125 | ||
| 25 | 7 | 48 | 25 | 55 | 115 | 3+3 | 24’000 | 3 | R | 186124 | ||
