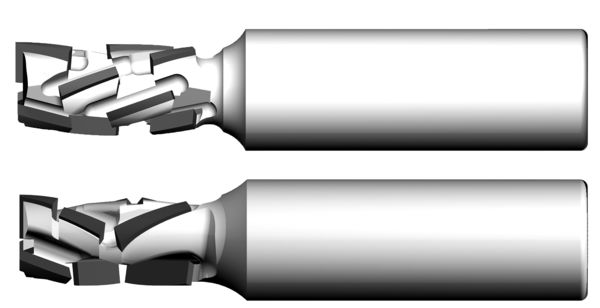

Hochleistungs-Schaftfräser CM DP Nesting - Z=3+3

CNC-Fräsmaschinen
für Plattenzuschnitt im Nesting-Verfahren
zum Fügen, Fälzen und *Nuten (*negative Ausführung) in rohen und beschichteten Holzwerkstoffen

hohe Schnittqualität und beidseitig gute Schnittkante durch speziell angepasste Schneidenanordnung
positive Spirale: optimaler Spanauswurf nach oben in Richtung Absaugung
negative Spirale: Spanauswurf und Schnittdruck abwärtsgerichtet
negative Spirale besonders für kleinere, bzw. schmale Werkstücke und zum Nuten geeignet

Spannmittel: Verwendung in hochgenauen Spannmitteln empfohlen (z.B. TRIBOS, ps-System)
mit Gewinde für Längeneinstellschraube
bei hohen Vorschüben und dickeren Platten möglichst den größeren Durchmesser wählen
Schnittlänge an die Plattendicke (H) anpassen
* Angabe "H" bei Nesting mit Schonplatte

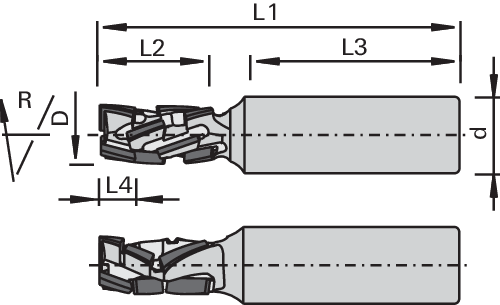

	Ø D [mm]	L4 [mm]	L2 [mm]	Ø d [mm]	L3 [mm]	L1 [mm]	Z	Drallrichtung	nmax [min-1]	H [mm]	Nachschärfzone [mm]	L/R	Ident-No.	Vergl. \| Anfr.
Gesuchte Abmessungen werden nicht aufgeführt? Bitte wenden Sie sich an unsere Anwendungsberatung. ab Lager lieferbar kurzfristig lieferbar Lieferzeit auf Anfrage
	12		22	16	45	75	3+3	positiv	24’000	16-19 *	1.6	R	186571	\|
	12		28	16	45	80	3+3	positiv	24’000	22-25 *	1.6	R	186572	\|
	16		22	16	45	75	3+3	positiv	24’000	16-19 *	1.6	R	186573	\|
	16		28	16	45	80	3+3	positiv	24’000	22-25 *	1.6	R	186574	\|
	12	7.2	23	16	45	75	3+3	negativ	24’000	-19	1.6	R	187281	\|
	14	7.2	33	16	45	85	3+3	negativ	24’000	-30	1.6	R	187282	\|
	16	7.2	28	16	45	80	3+3	negativ	24’000	-25	1.6	R	185519	\|
