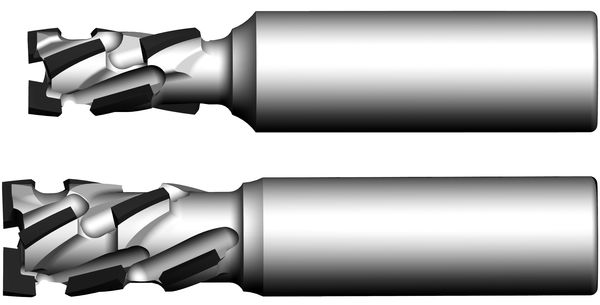

Hochleistungs-Schaftfräser CM DP Nesting - Z=2+2

Produkt

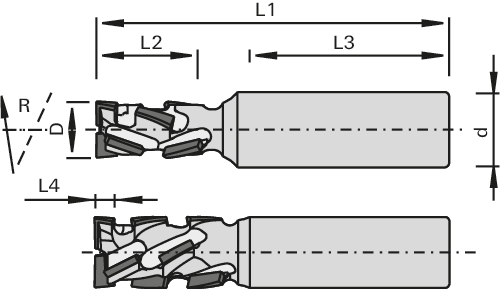

Zeichnung

  • Polykristalliner Diamant [DP]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • CNC-Fräsmaschinen
  • für Plattenzuschnitt im Nesting-Verfahren
  • zum Fügen, Fälzen und *Nuten (*negative Ausführung)
  • insbesondere für die Bearbeitung von MDF-Platten und Multiplex

Ausführung

  • mit DP-Bohrschneide
  • stirnschneidend zum schräg Eintauchen
  • Ø D=12 mm mit verstärktem Grundkörper
  • Nachschärfzone 1,6 mm
  • n max = 24.000 min-1

Vorteile

  • hohe Schnittqualität und beidseitig gute Schnittkante durch speziell angepasste Schneidenanordnung
  • positive Spirale: optimaler Spanauswurf nach oben in Richtung Absaugung
  • negative Spirale: Spanauswurf und Schnittdruck abwärtsgerichtet
  • negative Spirale besonders für kleinere, bzw. schmale Werkstücke und zum Nuten geeignet
  • Z=2+2 = größere Spanräume zur besseren Spanentsorgung (MDF) und zur Reduzierung der Wärmeentwicklung, insbesondere bei Bearbeitung von Multiplex

Hinweise

  • Spannmittel: Verwendung in hochgenauen Spannmitteln empfohlen (z.B. TRIBOS, ps-System)
  • mit Gewinde für Längeneinstellschraube
  • bei hohen Vorschüben und dickeren Platten möglichst den größeren Durchmesser wählen
  • Schnittlänge an die Plattendicke (H) anpassen
  • * Angabe "H" bei Nesting mit Schonplatte

Tabellen- und Bildlegende...

Ø D
[mm]
L4
[mm]
L2
[mm]
Ø d
[mm]
L3
[mm]
L1
[mm]
Z Drallrichtung nmax
[min-1]
H
[mm]
Nachschärfzone
[mm]
L/R Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

12 22 16 45 75 2+2 positiv 24’000 16-19 * 1.6 R 187075
|
12 4.5 22 16 45 75 2+2 negativ 24’000 -19 1.6 R 187076
|
16 4.5 28 16 45 80 2+2 negativ 24’000 -25 1.6 R 187077
|
