Auswahl nach Werkzeugtyp

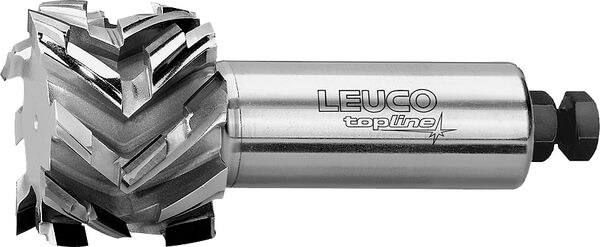

Hochleistungs-Besäum-Fräser DP - Z=4+2+4

Produkt

Zeichnung

  • Polykristalliner Diamant [DP]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • CNC-Fräsmaschinen
  • für Formatschnitte in rohen, melaminharz- und papierbeschichteten, HPL-belegten und furnierten Holzwerkstoffen

Ausführung

  • Hochleistungswerkzeug für Fertigschnitte
  • mit Achswinkel
  • Nachschärfzone 3,0 mm

Vorteile

  • hohe Vorschübe (bis 35 m/min) bei guter Kantenqualität durch Zahnzahl Z=4 in der Deckschicht
  • Verringerung der Staubbildung durch Zahnzahl Z=2 in der Mittellage
  • wellenarmer Schnitt durch großen Flugkreisdurchmesser der Schneiden
  • gute Schnittqualität an Ober- und Unterkante durch beidseitig ziehenden Achswinkel

Hinweise

  • vorzugsweise zur Fertigbearbeitung vorformatierter Werkstücke
  • Spannmittel: ps-System, TRIBOS, Spannzangen-Futter
  • mit Gewinde für Längeneinstellschraube

Tabellen- und Bildlegende...

Ø D
[mm]
L2
[mm]
Ø d
[mm]
L3
[mm]
L1
[mm]
Z nmax
[min-1]
H
[mm]
Nachschärfzone
[mm]
L/R Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

48 22 25 62 85 4+2+4 24’000 16-19 3 L 186139
|
48 22 25 62 85 4+2+4 24’000 16-19 3 R 186140
|
48 28 25 62 91 4+2+4 24’000 22-25 3 L 186141
|
48 28 25 62 91 4+2+4 24’000 22-25 3 R 186142
|
48 35 25 62 98 4+2+4 24’000 28-32 3 L 186143
|
48 35 25 62 98 4+2+4 24’000 28-32 3 R 186144
|
48 48 25 55 110 4+2+4 24’000 35-45 3 R 186145
|
