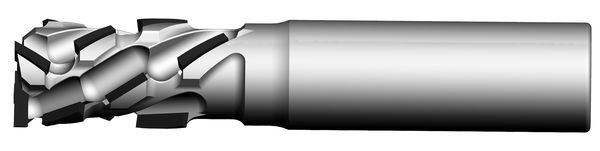

DIAREX Hochleistungs-Schaftfräser DP - Z=2+2
Artikel
Beschreibung
Maschine / Anwendung
- CNC-Fräsmaschinen
- zum Fügen, Fälzen, Nuten und Kopieren in rohen, melaminharz- und papierbeschichteten, HPL-, folienbelegten und furnierten Holzwerkstoffen
Ausführung
- mit DP-Bohrschneide zum schräg Eintauchen
- mit Achswinkel
- Nachschärfzone 1,2 mm
- n max = 24.000 min-1
Vorteile
- optimale Schnittqualität durch Achswinkel von oben und unten ziehend
- ruhiges Schnittverhalten durch 4-flügelige Schneidenanordnung
- sehr lange Standwege, geringere Schnittkraftaufnahme und geringere Geräuschentwicklung durch optimierten Grundkörper
Hinweise
- Vorschübe bis zu 20 m/min
- Spannmittel: ps-System, TRIBOS, Spannzangen-Futter
- mit Gewinde für Längeneinstellschraube

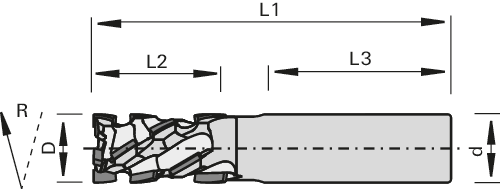

Ø D
[mm] |
L2
[mm] |
Ø d
[mm] |
L3
[mm] |
L1
[mm] |
Z |
nmax
[min-1] |
Nachschärfzone
[mm] |
L/R | Ident-No. | Vergl. | Anfr. | |
---|---|---|---|---|---|---|---|---|---|---|---|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||||
16 | 28 | 16 | 45 | 80 | 2+2 | 24’000 | 1.2 | R | 186147 | ||
16 | 38 | 16 | 45 | 90 | 2+2 | 24’000 | 1.2 | R | 186148 | ||
16 | 38 | 16 | 45 | 90 | 2+2 | 24’000 | 1.2 | L | 186149 | ||
20 | 28 | 20 | 55 | 95 | 2+2 | 24’000 | 1.2 | R | 186150 | ||
20 | 28 | 25 | 55 | 95 | 2+2 | 24’000 | 1.2 | R | 186151 | ||
20 | 28 | 25 | 55 | 95 | 2+2 | 24’000 | 1.2 | L | 186152 | ||
20 | 38 | 20 | 55 | 105 | 2+2 | 24’000 | 1.2 | R | 186153 | ||
20 | 38 | 25 | 55 | 105 | 2+2 | 24’000 | 1.2 | R | 186154 | ||
20 | 38 | 25 | 55 | 105 | 2+2 | 24’000 | 1.2 | L | 186155 | ||
20 | 48 | 20 | 55 | 115 | 2+2 | 24’000 | 1.2 | R | 186156 | ||
20 | 48 | 25 | 55 | 115 | 2+2 | 24’000 | 1.2 | R | 186157 | ||
20 | 48 | 25 | 55 | 115 | 2+2 | 24’000 | 1.2 | L | 186158 | ||
25 | 65 | 25 | 55 | 130 | 2+2 | 24’000 | 1.2 | R | 186159 | ||
25 | 65 | 25 | 55 | 130 | 2+2 | 24’000 | 1.2 | L | 186160 |
