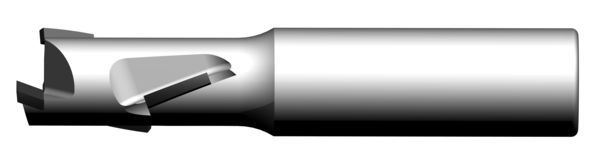

DIAMAX Schaftfräser DP - Z=1+1 / 3+3
Produkt

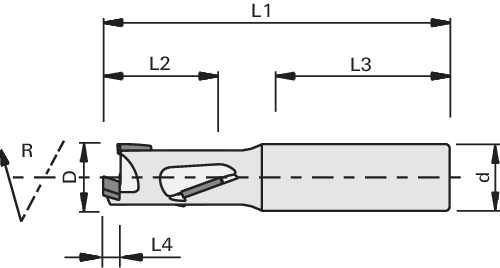

Zeichnung
-
- Polykristalliner Diamant [DP]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- CNC-Fräsmaschinen
- zum Fügen, Fälzen, Nuten und Kopieren in rohen, melaminharz- und papierbeschichteten, HPL-, folienbelegten und furnierten Holzwerkstoffen
Ausführung
- mit DP-Bohrschneide zum schräg Eintauchen
- mit Achswinkel
- mehrmals nachschärfbar
- n max = 24.000 min-1
Vorteile
- optimale Schnittqualität durch größeren Achswinkel von oben und unten ziehend
- ruhiges Schnittverhalten durch besondere Grundkörperform
- Nuten ab Nuttiefe 4,5 mm ausrissfrei möglich
Hinweise
- Vorschübe bis zu 8 m/min
- empfohlene Spannmittel: ps-System, TRIBOS, Warmschrumpffutter
- Werkzeuge mit Ø d = 12, 16 und 20 mm ohne Gewinde und Ø d = 25 mm mit Gewinde für Längeneinstellschraube
|
Ø D
[mm] |
Ø D
[zoll] |
L4
[mm] |
L2
[mm] |
L2
[zoll] |
Ø d
[mm] |
Ø d
[zoll] |
L3
[mm] |
L3
[zoll] |
L1
[mm] |
L1
[zoll] |
Z |
nmax
[min-1] |
Nachschärfzone
[mm] |
L/R | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||||||||||
| 8 | 4.1 | 22 | 12 | 40 | 69 | 1+1 | 24’000 | 0.6 | R | 186994 | |||||||
| 8.5 | 4.1 | 15 | 12 | 40 | 65 | 1+1 | 24’000 | 0.6 | R | 187249 | |||||||
| 10 | 4.1 | 22 | 12 | 40 | 69 | 1+1 | 24’000 | 0.6 | R | 186789 | |||||||
| 10 | 4.1 | 32 | 12 | 40 | 79 | 1+1 | 24’000 | 0.6 | R | 186995 | |||||||
| 16 | 4.1 | 28 | 16 | 45 | 83 | 1+1 | 24’000 | 1 | R | 186795 | |||||||
| 12 | 4.1 | 22 | 12 | 40 | 69 | 1+1 | 24’000 | 0.8 | R | 186790 | |||||||
| 12 | 4.1 | 28 | 12 | 40 | 75 | 1+1 | 24’000 | 0.8 | R | 186792 | |||||||
| 12 | 4.1 | 28 | 12 | 40 | 75 | 1+1 | 24’000 | 0.8 | L | 186793 | |||||||
| 12 | 8.7 | 28 | 25 | 55 | 95 | 1+1 | 24’000 | 0.8 | R | 187166 | |||||||
| 16 | 4.1 | 22 | 16 | 45 | 78 | 1+1 | 24’000 | 1 | R | 186794 | |||||||
| 16 | 4.1 | 35 | 16 | 45 | 90 | 1+1 | 24’000 | 1 | L | 186797 | |||||||
| 16 | 4.1 | 35 | 16 | 45 | 90 | 1+1 | 24’000 | 1 | R | 186796 | |||||||
| 16 | 12.6 | 35 | 16 | 45 | 90 | 1+1 | 24’000 | 1 | R | 187167 | |||||||
| 18 | 4.1 | 28 | 16 | 45 | 85 | 1+1 | 24’000 | 1 | R | 186798 | |||||||
| 18 | 4.1 | 28 | 20 | 45 | 95 | 1+1 | 24’000 | 1 | R | 186800 | |||||||
| 18 | 4.1 | 28 | 20 | 45 | 95 | 1+1 | 24’000 | 1 | L | 186799 | |||||||
| 18 | 4.1 | 35 | 16 | 45 | 92 | 1+1 | 24’000 | 1 | R | 186802 | |||||||
| 18 | 4.1 | 35 | 16 | 45 | 92 | 1+1 | 24’000 | 1 | L | 186801 | |||||||
| 18 | 4.1 | 35 | 20 | 55 | 102 | 1+1 | 24’000 | 1 | R | 186803 | |||||||
| 18 | 4.1 | 35 | 20 | 55 | 102 | 1+1 | 24’000 | 1 | L | 186804 | |||||||
| 18 | 4.1 | 43 | 16 | 45 | 100 | 1+1 | 24’000 | 1 | R | 186805 | |||||||
| 18 | 4.1 | 43 | 16 | 45 | 100 | 1+1 | 24’000 | 1 | L | 186806 | |||||||
| 18 | 12.6 | 43 | 20 | 55 | 110 | 1+1 | 24’000 | 1 | R | 187168 | |||||||
| 18 | 4.1 | 43 | 20 | 55 | 110 | 1+1 | 24’000 | 1 | R | 186807 | |||||||
| 18 | 4.1 | 43 | 20 | 55 | 110 | 1+1 | 24’000 | 1 | L | 186808 | |||||||
| 18 | 4.1 | 43 | 25 | 55 | 110 | 1+1 | 24’000 | 1 | R | 186912 | |||||||
| 18 | 4.1 | 43 | 25 | 55 | 110 | 1+1 | 24’000 | 1 | L | 186913 | |||||||
| 20 | 4.1 | 35 | 20 | 55 | 102 | 1+1 | 24’000 | 1 | R | 186809 | |||||||
| 20 | 4.1 | 52 | 25 | 55 | 120 | 1+1 | 24’000 | 1 | R | 186810 | |||||||
| 20 | 4.1 | 52 | 25 | 55 | 120 | 1+1 | 24’000 | 1 | L | 186811 | |||||||
| 20 | 12.3 | 52 | 25 | 55 | 120 | 1+1 | 24’000 | 1 | R | 187169 | |||||||
| 20 | 7.8 | 35 | 20 | 50 | 105 | 3+3 | 24’000 | 1.5 | R | 80364260 | |||||||
| 1/2" | 4.1 | 1" | 1/2" | 1 3/8" | 2 2/3 | 1+1 | 24’000 | 1 | R | 186791 | |||||||
