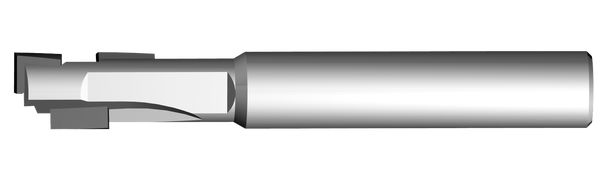

Nut-Schaftfräser DP

Produkt

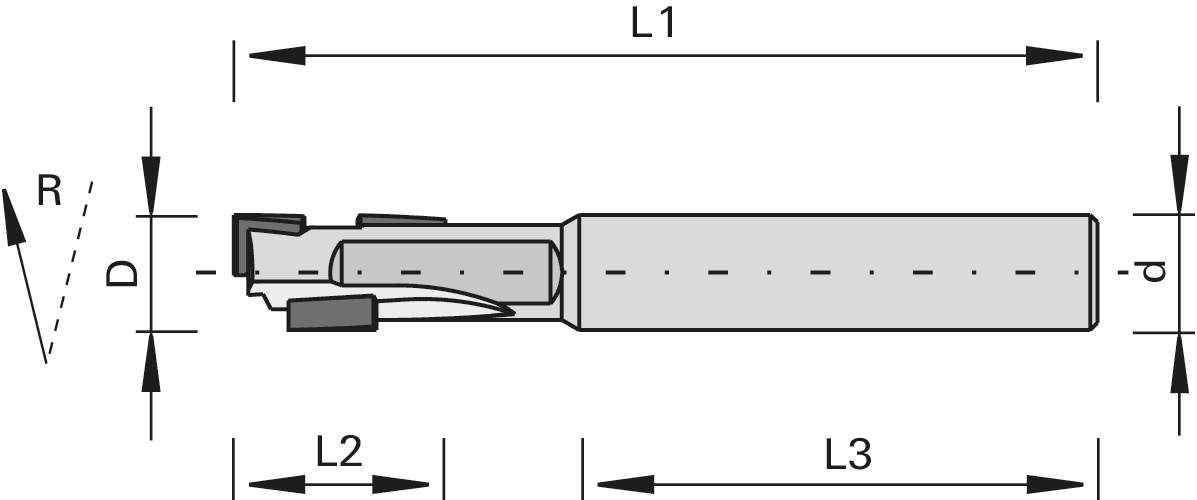

Zeichnung

  • Polykristalliner Diamant [DP]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • CNC-Fräsmaschinen
  • insbesondere zum Nuten aber auch Fügen und Trennen in rohen und beschichteten Holzwerkstoffen sowie z. B. in verleimten Furnierhölzern (Multiplex)

Ausführung

  • hochsteifer VHW Grundkörper
  • mit wechselseitigem Achswinkel
  • mit DP-Eintauchschneide
  • polierte Spanfläche
  • n max = 24.000 min-1
  • 1x nachschärfbar

Vorteile

  • optimale Schnittqualität durch Achswinkel von oben und unten ziehend
  • ruhiges Schnittverhalten durch spezielle Schneidenanordnung
  • sehr lange Standwege, geringere Schnittkraftaufnahme und geringere Geräuschentwicklung durch optimierten Grundkörper
  • sauberer Nutgrund

Hinweise

  • Spannmittel: ps-System Hydrodehnspannfutter oder TRIBOS mit Präzisions-Reduzierhülsen Ident-No. 183032 oder 182305 oder auch mit Warmschrumpffutter Ident-No. 80362923

Tabellen- und Bildlegende...

Ø D
[mm]
L2
[mm]
Ø d
[mm]
L3
[mm]
L1
[mm]
Z nmax
[min-1]
L/R Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

8 14 8,0 36 60 1+1 24’000 R 185734
|
