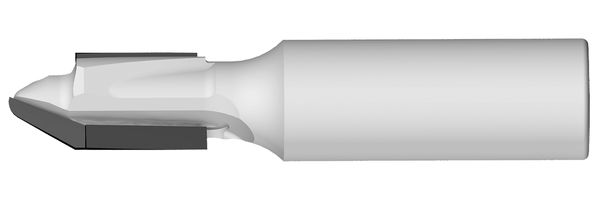

Mehrzweck-Füge-Schaftfräser DP - für die Vollkernplatten-Bearbeitung
Produkt

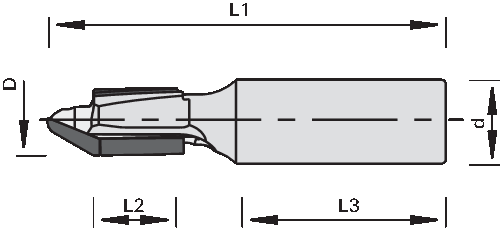

Zeichnung
-
-
- Polykristalliner Diamant [DP]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- CNC-Fräsmaschinen
- zum überschnittfreien Fügen, Formatieren und Fräsen von Ausschnitten insbesondere von Kunststoff-Vollkernplatten (z.B. Trespa®, Corian®, Varicor®, LG-HiMacs, etc.) und Zementfaserplatten
Ausführung
- spezielle PKD Sorte in Topline Ausführung
- mit wechselseitigem Achswinkel und DP-Bohrschneide
Vorteile
- flexibles Multifunktionswerkzeug
- senkrechtes Ein- und Durchbohren
- Ausfräsen beliebiger Lochdurchmesser >Ø16 mm und Auschnitten
- 60° Profilnuten mit R=3 mm
- Kanten fasen 30°
- nur 1 Werkzeugwechselplatz nötig
Hinweise
- Spannmittel: ps-System, TRIBOS, Warmschrumpffutter
|
Ø D
[mm] |
L2
[mm] |
Ø d
[mm] |
L3
[mm] |
L1
[mm] |
Z |
nmax
[min-1] |
L/R | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||||||||||
| 16 | 20 | 20 | 48 | 95 | 2+1 | 24’000 | R | 187373 | ||
