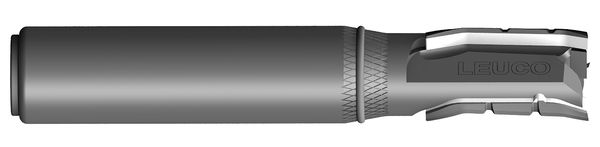

DIACURVE Schaftfräser DP Nesting

Produkt

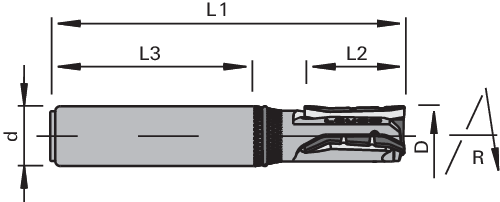

Zeichnung

  • Polykristalliner Diamant [DP]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • CNC-Fräsmaschinen
  • für Plattenzuschnitt im Nesting-Verfahren
  • Bearbeitung von rohen und beschichteten Holzwerkstoffen

Ausführung

  • einzigartiges Schneidendesign
  • Einwegwerkzeug (nicht nachschärfbar)
  • große, durchgehende Spanräume mit wechselseitigen Achswinkeln
  • mit DP-Bohrschneide zum schräg Eintauchen
  • Soft-Spanbrechernuten, Ausnahme 187691

Vorteile

  • hohe Schnittqualität und beidseitig gute Schnittkante durch speziell angepasste Schneidenanordnung
  • günstiger Anschaffungspreis
  • konstanter Schneiddurchmesser (Anwenderfreundlich da keine Durchmesserkorrekturen notwendig)
  • keine Schnittunterteilung
  • keine Abzeichnungen
  • kein Spänestau

Hinweise

  • Spannmittel: Verwendung in hochgenauen Spannmitteln empfohlen (z.B. TRIBOS, ps-System)
  • Z=2 Massivholz
  • Schnittlänge an die Plattendicke (H) anpassen!

Tabellen- und Bildlegende...

Ø D
[mm]
Ø D
[zoll]
L2
[mm]
Ø d
[mm]
L3
[mm]
L1
[mm]
Z nmax
[min-1]
H
[mm]
L/R Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

12 16 12 40 65 2 24’000 12-15 R 187687
|
12 20 12 40 70 3 24’000 16-19 R 187688
|
12 20 12 40 70 4 24’000 16-19 R 187689
|
12 26 12 40 75 3 24’000 22-25 R 187690
|
9.53 3/8 20 12 40 70 3 24’000 16-19 R 187691
|
