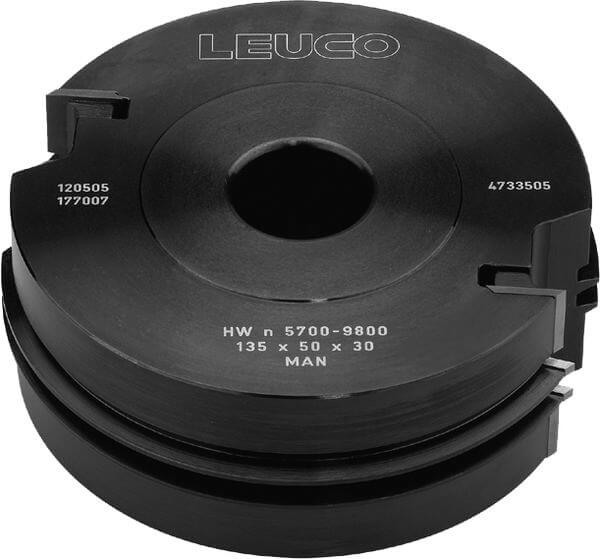

Verleimprofil-Messerköpfe HW
Produkt

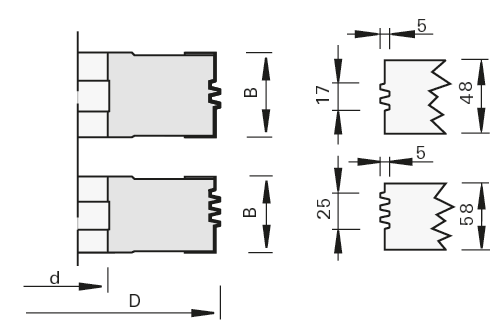

Zeichnung
-
- Hartmetall [HW]
- MAN
Artikel
Beschreibung
Maschine / Anwendung
- Kehlmaschinen
- Tischfräsmaschinen
- zum Fräsen von Breitenverbindungen in Massivhölzern
Ausführung
- Schneiden achsparallel
- n = 5.700 - 9.800 min-1
Vorteile
- konstante Profilgenauigkeit durch Wendeplatten
Hinweise
- Einsatz im Gegenlauf
- Passung der Verbindungen kann durch seitliches Verschieben der WPL mittels verschiedenen Einstellscheiben selbst bestimmt werden (siehe Ersatzteile)
- Grundeinstellung bei Lieferung 0,3 mm Zinkengrundspiel *G-14758
|
Ø D
[mm] |
B
[mm] |
Ø d
[mm] |
Ø dmax
[mm] |
Z |
T
[mm] |
nmin-nmax
[min-1] |
Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||
| 135 | 50 | 30 | 50 | 2 | 5,0 | 5700-9800 | 177007 | ||
| 135 | 60 | 30 | 50 | 2 | 5,0 | 5700-9800 | 177008 | ||
